USB PICµBASIC LOGIC CONTROLLER Mid Hardware Edition.
Аппартная платформа на DIN рейку

---

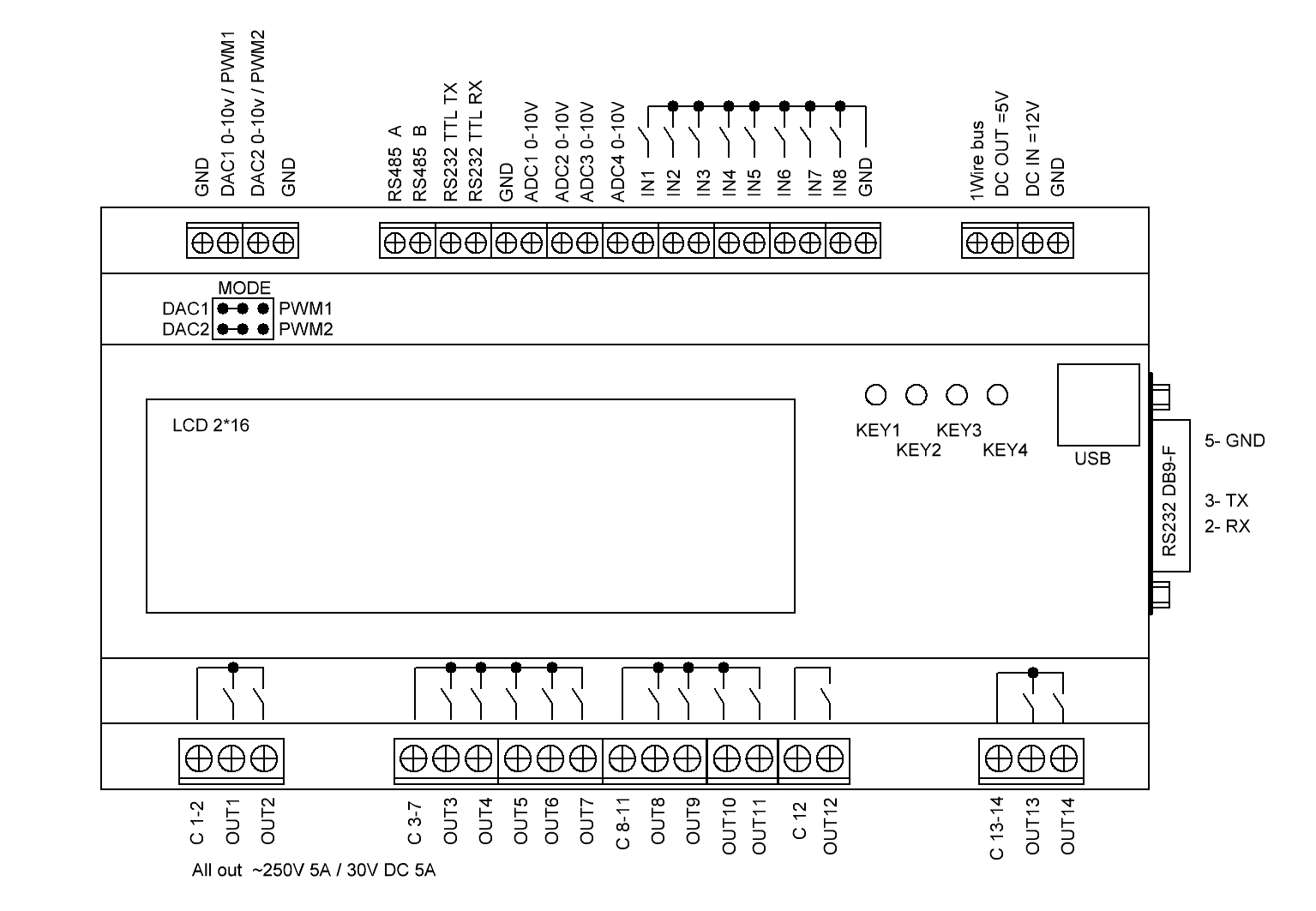

  Внешний вид

          Платформа USB PICµBASIC LOGIC CONTROLLER со встроенным интерпретатором языка PICµBASIC получила дальнейшее развитие. Теперь это более мощный контроллер с увеличенным количеством входов и выходов и новыми интерфейсами. Конструкция выполнена в корпусе для установки на DIN рейку. Также появились стандартные аналоговые входа/выхода 0-10 вольт и интерфейс MODBUS RTU, для управления технологическим оборудованием и частотными приводами.

Технические характеристики
  - Количество каналов дискретного ввода Сухой контакт 8
  - Количество каналов аналогового ввода 0…10V 4
  - Количество каналов аналогового вывода ШИМ или 0-10V 2
  - Интерфейс RS232 1200-115200 8N1 1
  - Интерфейс RS485 MODBUS RTU 1
  - Часы реального времени с календарем. 1
  - Интерфейс USB 1
  - ЖКИ символьный дисплей HD44780 от 2*16 1
  - Клавиатура, число кнопок ,шт до 4/7
  - Силовые выхода – реле 5А~220V, шт 14
  - Аудио выход - динамик 1
  - Интерфейс шины 1-Wire 1
  - Встроенный стабилизатор питания от внешних 12 вольт 1
  - Встроенный программный модуль считывания ключей DS1990
  - Встроенный программный модуль считывания термодатчика DS18B20
  - Язык программирования встроенный интерпретатор PICµBASIC
  - Энергонезависимая память программ пользователя, кбайт, 128
  - Среднее время исполнения простых операторов, мкС, 150
  - Память переменных пользователя (ОЗУ) кбайт, 1
  - Энергонезависимая память данных пользователя кбайт, 1,25

    Конструктивно выполнен на двух печатных платах установленных в корпус Z-104 На одной располагается силовая часть и интерфейсы вода-вывода, на второй процессорный модуль с часами и памятью. На первой плате установлены винтовые клеммы для подключения. Питание осуществляется от стабилизированного источника постоянного тока напряжением 12 вольт. Ток потребления не превышает 350мА. Перемычками на плате можно выбрать вариант аналогового выхода 0-10 вольт или ШИМ для каждого канала индивидуально.
     Контроллер изначально программируется программой - загрузчиком один раз с помощью программатора. В дальнейшем загрузка и обновление PICµBASIC производится с помощью программы BOOTLOADER через порт USB. Обновление не затрагивает программу и данные пользователя.

Аппаратная платформа

    Ядром контроллера является микроконтроллер PIC18F4550 фирмы "MICROCHIP", который собственно и выполняет все функции. В качестве памяти программ пользователя используется микросхемы памяти 24LC512/256. Собственно это и является минимальной конфигурацией контроллера. Наличие или отсутствие остальных модулей, включая часы реального времени, дисплей, кнопки, интерфейсы - не влияет на работоспособность контроллера. Просто не будут работать корректно функции связанные с ними. Так например дисплей и/или кнопки можно выполнить отдельным модулем и использовать только на этапе отладки программы и затем отключить. Это не приведет к ошибкам в программе.

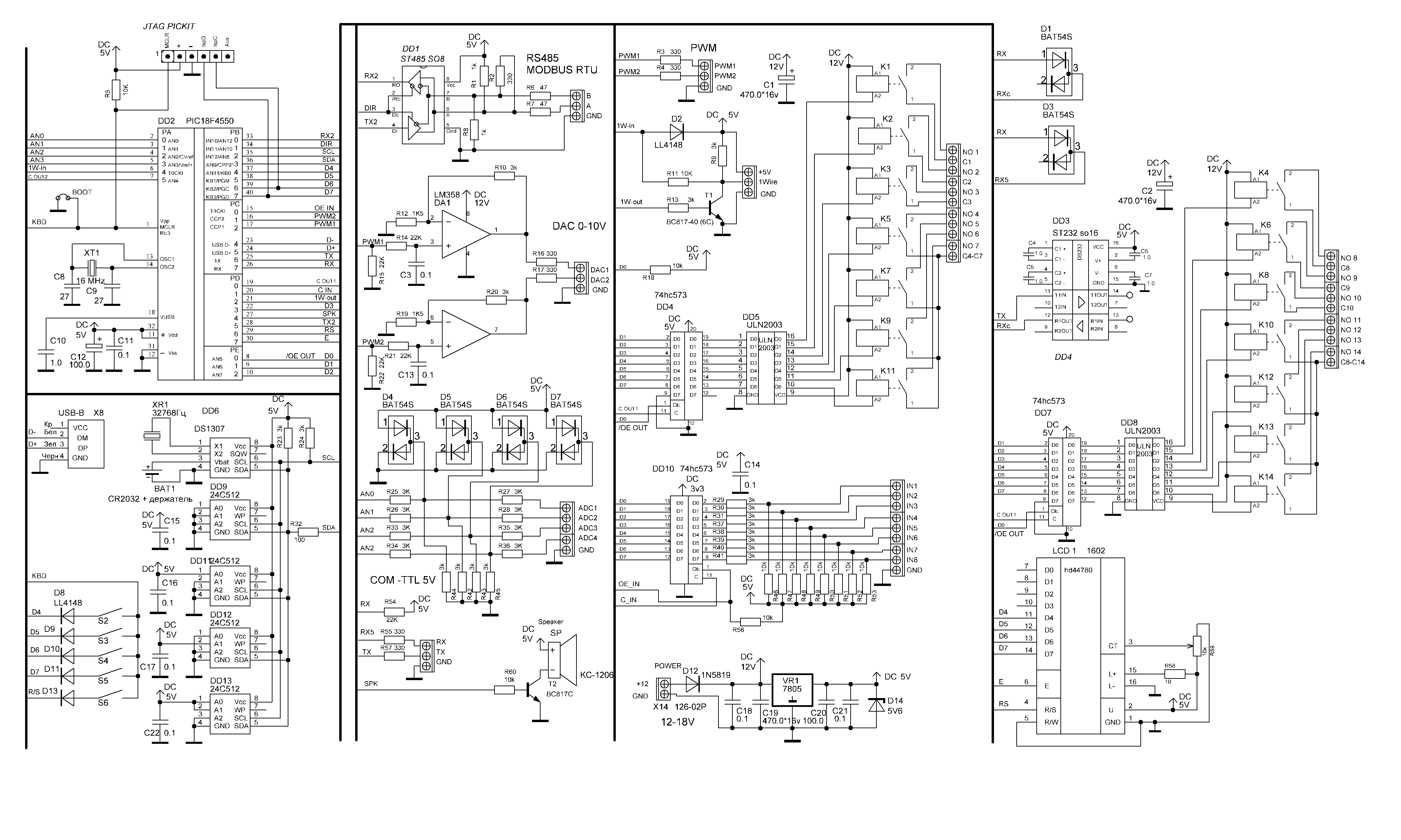

Принципиальная схема (кликабельно)

Скачать в формате sPlan 7.0

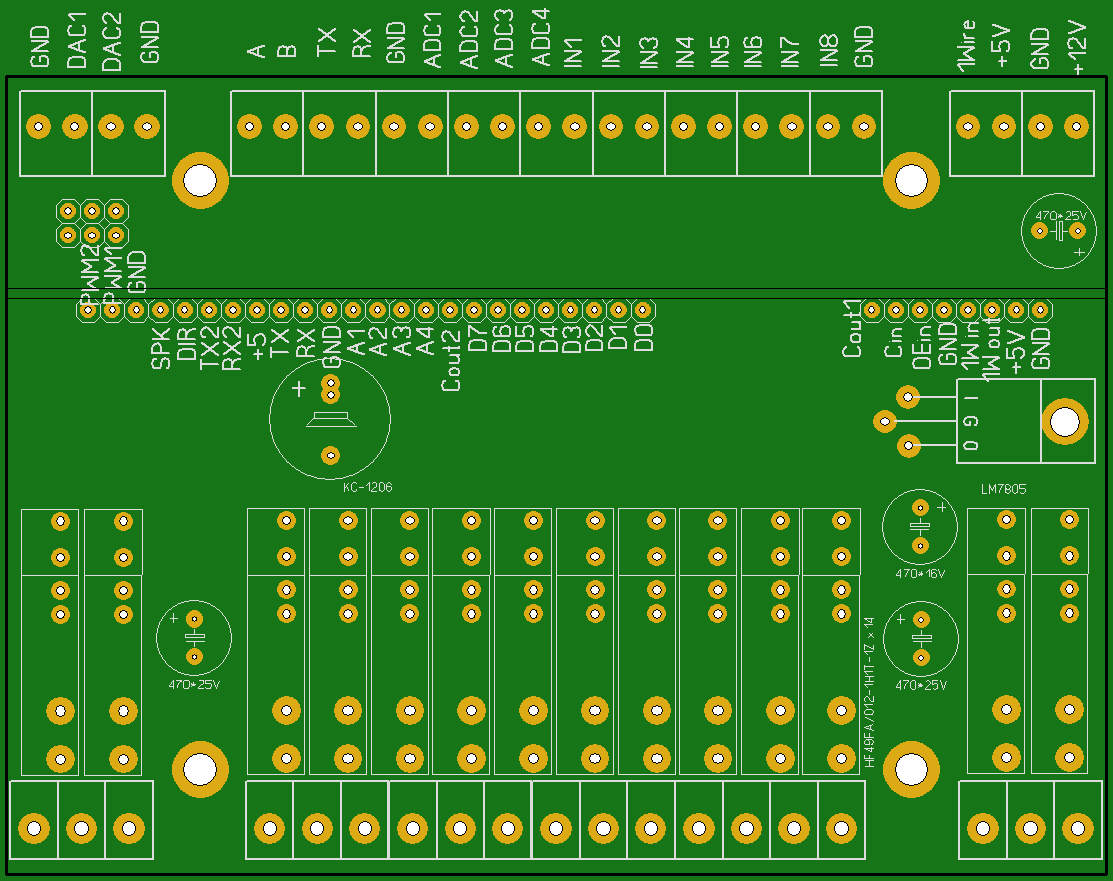

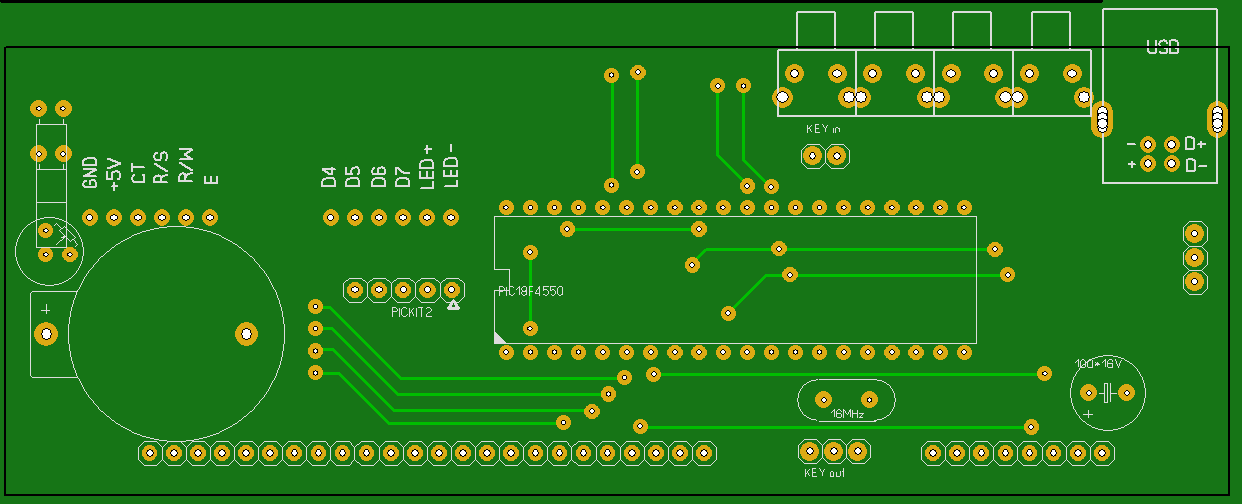

Разводка печатной платы:

Скачать разводку п/п

Фото контроллера













Программное обеспечение

    Для начала работы в PIC микроконтроллер должна быть загружена прошивка BOOT Loader. Это можно сделать отдельно или прямо на плате, используя разъем программирования для PICKIT2. В дальнейшем все загрузки и обновления производятся без наличия программатора через разъем USB.
     После прошивки включите контроллер и подключите контроллер к компьютеру, будет обнаружено новое устройство. Установите прилагающийся комплект драйверов. В итоге добавится новое устройство Дальнейшая работа по установке П/О и описание языка полностью аналогична платформе USB PICµBASIC LOGIC CONTROLLER
Прошивка интерпретатора PICµBASIC для процессора PIC18F4550
Все обновления прошивок, программ, документации находятся в разделе Файлы / Files

Подключение внешних устройств к контроллеру, схема.

Продолжение следует.  Схемотехника совершенствуется, набор команд и операторов увеличивается. Следите за новыми версиями.

         (с)  Гармаш Геннадий  2015.
Замечания и предложения - gennadiy.v@gmail.com
Поддержка и актуальные версии http://picping.ru/
