          Казалось бы существует великое множество любительских генераторов сигналов, бери да повторяй, но не так все просто. Всегда считал что промышленные генераторы закроют все мои потребности, да и лучше они любительских. Но жизнь расставила все по местам, пришлось делать свой, который бы хоть на немного закрыл мои потребности. При всей своей простоте конструкции, его возможностей достаточно для применения радиолюбителями и не только.. Кроме своей основной функции просто генератора он позволяет измерять емкость, сопротивление, автоматически снимать АЧХ с экспортом на компьютер. Также формировать сигналы ШИМ (PWM) для одноактных и двухтактных схем с автоматической защитой или управляемые по обратной связи. Выполнен на доступных деталях и прост в настройке.

  Внешний вид ( все картинки кликабельны)

  Вариант компоновки в корпусе Z-19. Вместо отсека для батареек можно расположить литиевый аккумулятор.
Гнезда для подключения можно расположить на передней панели и клеммы в плату не запаивать.

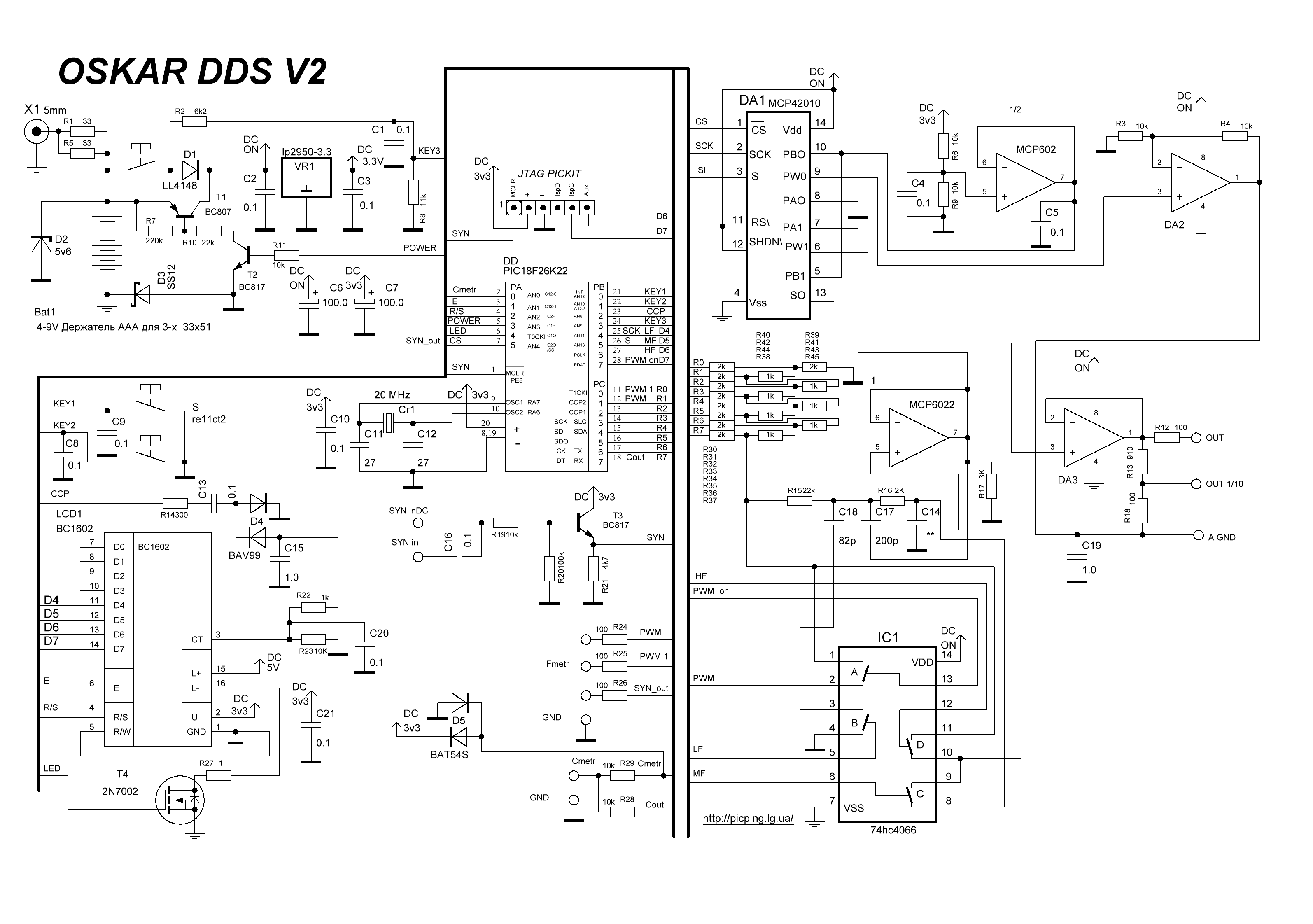

  Схема генератора выполнена на доступных деталях и проста в настройке.

     Скачать в формате sPlan 7.0

    Немного подробнее о схеме.
     Ядром является микроконтроллер PIC18F26K22 фирмы "MICROCHIP", который собственно и выполняет все функции прибора. Аналоговая часть выполнена на сдвоенном операционном усилителе MCP6022 с полосой единичного усиления 10 МГц , цифровом сдвоенном переменном резисторе MCP41010, сдвоенном ОУ MCP602 и аналоговом коммутаторе.
Сдвоенный переменный резистор используется для регулировки уровня выходного сигнала и регулировки смещения по постоянному току выходного сигнала. Источник опорного напряжения и буфер виртуальной земли (аналоговая земля ) выполнен на MCP602.
ЗАПРЕЩАЕТСЯ соединять цифровую и аналоговую земли!!!
В качестве дисплея использован черно-белый символьный индикатор 2*16 BC1602 или совместимые.
Питание всей схемы выполняется от стабилизированного источника 3,3 вольта (LM2950-3.3). Управление питанием выполнено на транзисторах Т1 и Т2.
Питание аналоговой части, несмотря на применение ОУ Rail-to-Rail, выполнено с изюминкой. На D3 сделано смещение в минус, примерно 0,25V, и в плюс до напряжения питания, как минимум 0,2V (падение на LowDrop LM2950), чем обеспечивается высокое качество сигнала во всем диапазоне амплитуд.
    Все элементы установлены на двухсторонней печатной плате с одной стороны, а дисплей с подсветкой, клеммы , кварц, гнездо питания и энкодер с другой. В итоге получается компактная , жесткая конструкция.

Расположение элементов (кликабельно)

    Для сборки нам понадобятся

    А также терпение, умение и прямые руки.

Частотная характеристика без фильтра (для синусоидального сигнала)



Частотная характеристика с фильтром 300 кГц (для синусоидального сигнала)


Частотная характеристика с фильтром 20 кГц (для синусоидального сигнала)

Включение фильтров для цифровых сигналов будет искажать форму сигнала.

     Режимы работы



Генератор синусоиды

- Диапазон частот от 0,09 Hz до 600 кГц. Рекомендуется включать соответствуюшие фильтра для качественного сигнала.
- Максимальная амплитуда Vp-p 3.3 вольт. Регулировка 256 шагов
- Смещение по постоянному току +/- 1,65 вольт. Регулировка 256 шагов

Дополнительные режимы

Режим пачек импульсов (PULSE MODE).

1 - Режим пульса с выводом синхросигнала на выход SYN OUT. "PULSE ENABLE"
Генерируется сигнал с установками сделанными ранее, длительностью TIME PULSE.
Начало генерации сопровождается установкой "1" на выходе SYN OUT.
Окончание генерации сопровождается установкой "0" на выходе SYN OUT.
Выдерживается пауза длительностью TIME PAUSE, причем во время паузы устанавливается уровень по постоянному току PAUSE LEVEL. И так по кругу.
Настройка этих параметров в разделе "SETTING"
Диапазон изменения таймеров паузы и пульса - от 0 до 1,048 секунды с шагом 64 мкс.
Уровень паузы по постоянному току +/- 1,65 вольт. Регулировка 256 шагов
Выход SYN OUT формирует сигнал по отношению к цифровой земле.


2 - Режим пульса (генерации) от внешнего синхро сигнала."ONE PULS SYNC"
Начало по фронту импульса.
Начало генерации сопровождается установкой "1" на выходе SYN OUT.
Окончание генерации сопровождается установкой "0" на выходе SYN OUT. Выход SYN OUT формирует сигнал по отношению к цифровой земле.
По внешнему синхро сначала выжидается пауза с установленным PAUSE LEVEL длительностью TIME PAUSE, затем формируется однократно пачка длительностью TIME PULSE ,и потом все сначала, с ожидания фронта синхросигнала.

3 - Режим генерации от внешнего синхро сигнала."START OF SYNC"
Начало по фронту импульса.
Начало генерации сопровождается установкой "1" на выходе SYN OUT.
Окончание генерации сопровождается установкой "0" на выходе SYN OUT. Выход SYN OUT формирует сигнал по отношению к цифровой земле.
По внешнему синхро сначала выжидается пауза с установленным PAUSE LEVEL длительностью TIME PAUSE, затем включается генератор непрерывно. Для запуска сначала надо нажать на энкодер и цикл начнется сначала, с ожидания фронта синхросигнала.

Иллюстрации отображения на индикаторе

Выбран режим генератора синусоиды, вращение енкодера - смена режима, нажатие - установки режима.
Стрелочки слево и вправо обозначают что при вращении режим будет изменен.

Регулировка амплитуды
звездочка и название параметра обозначают, какой именно параметр будет меняться при вращении.

Выбор частоты

Сдвиг по постоянному уровню

Выбран режим установок, вращение енкодера - смена режима, нажатие - установки режима.
Стрелочки слево и вправо обозначают, что при вращении режим будет изменен.

Подключение фильтров. Изменение - вращение.
Фильтры отключены. Подключен фильтр 300 кГц. Подключен фильтр 20кГц

Переключение дополнительных режимов пульса. Изменение - вращение.
Режим пульса отключен. Режим запуска от синхро. Режим однократного запуска. Режим авто с выводом синхро.

Глобальные настройки - SETUP. Изменение - вращение.
Начальный экран. Настройка контраста дисплея. Вкл/выкл подсветки. Напряжение питания. Показать серийный номер.

Иллюстрации осциллограмм сигнала с генератора

Синусоида 1000 Гц.



Синусоида 90 кГц без применения фильтров. Видны ступеньки.



Синусоида 90 кГц с фильтром на 300 кГц. Теперь все хорошо



Синусоида 300 кГц с фильтром на 300 кГц. Картинка красивая, незначительно упала амплитуда, согласно АЧХ.



Синусоида 600 кГц с фильтром на 300 кГц. Картинка не красивая, упала амплитуда, согласно АЧХ. Частоты свыше 300к - для снятия АЧХ, для полного применения нужен нормальный внешний фильтр НЧ с частотой среза 600к.



Синусоида 5 кГц с фильтром на 300 кГц. Сдвиг по постоянному уровню в плюс.



Синусоида 5 кГц с фильтром на 300 кГц. Сдвиг по постоянному уровню в минус.



Синусоида 58 кГц с фильтром на 300 кГц. Режим пульса, пауза и время 2,1 mS



Синусоида 58 кГц с фильтром на 300 кГц. Режим пульса, пауза и время 1.98 mS, Выход синхросигнала



Синусоида 58 кГц с фильтром на 300 кГц. Режим пульса однократный , пауза и время 1.98 mS, Вход синхросигнала внешнего 100Гц. От фронта выдержка паузы с уровнем, затем пачка.

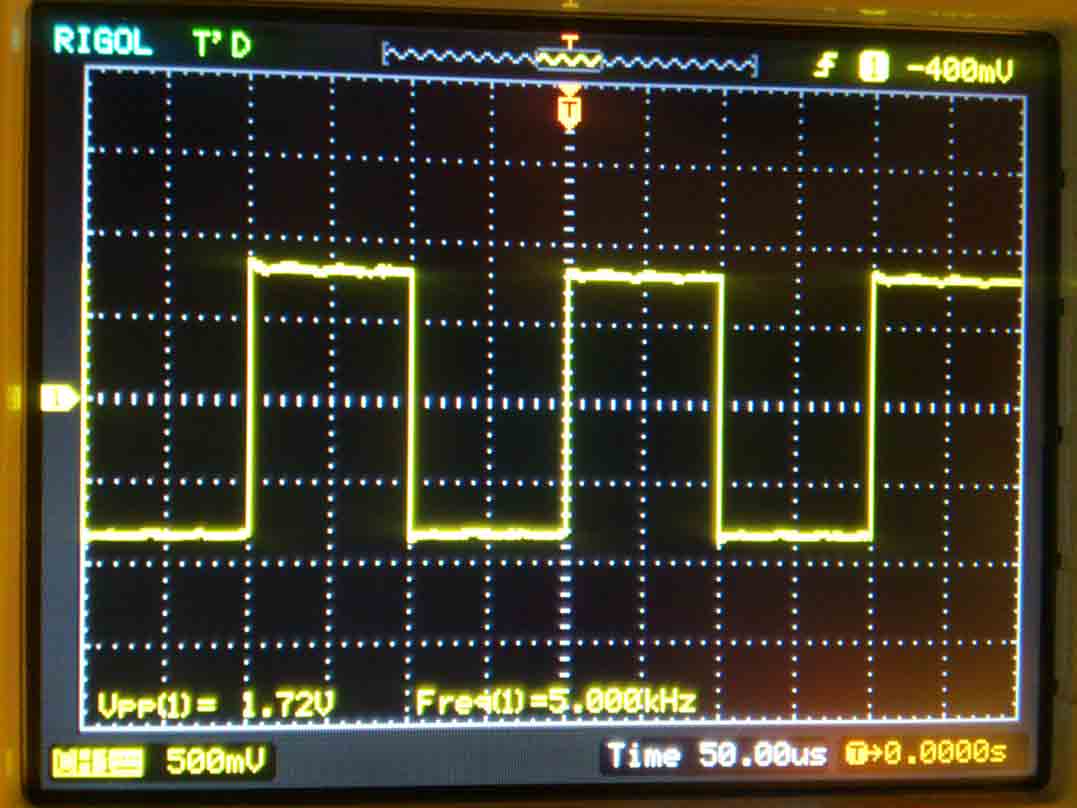

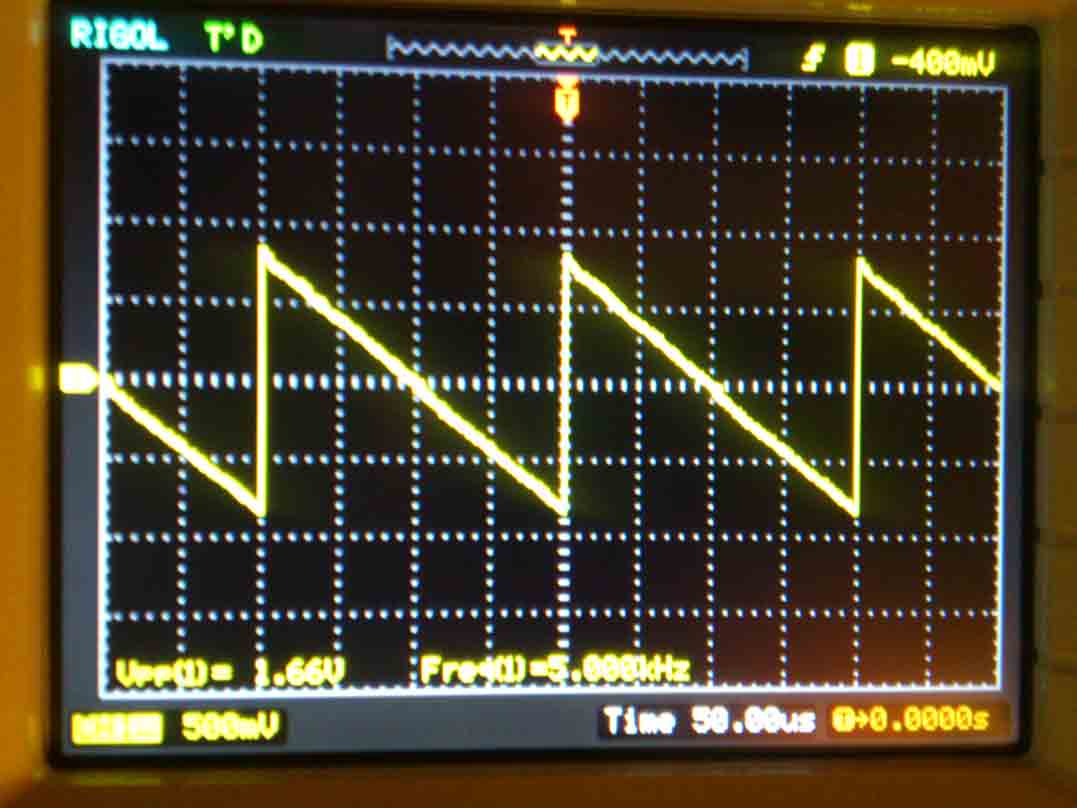

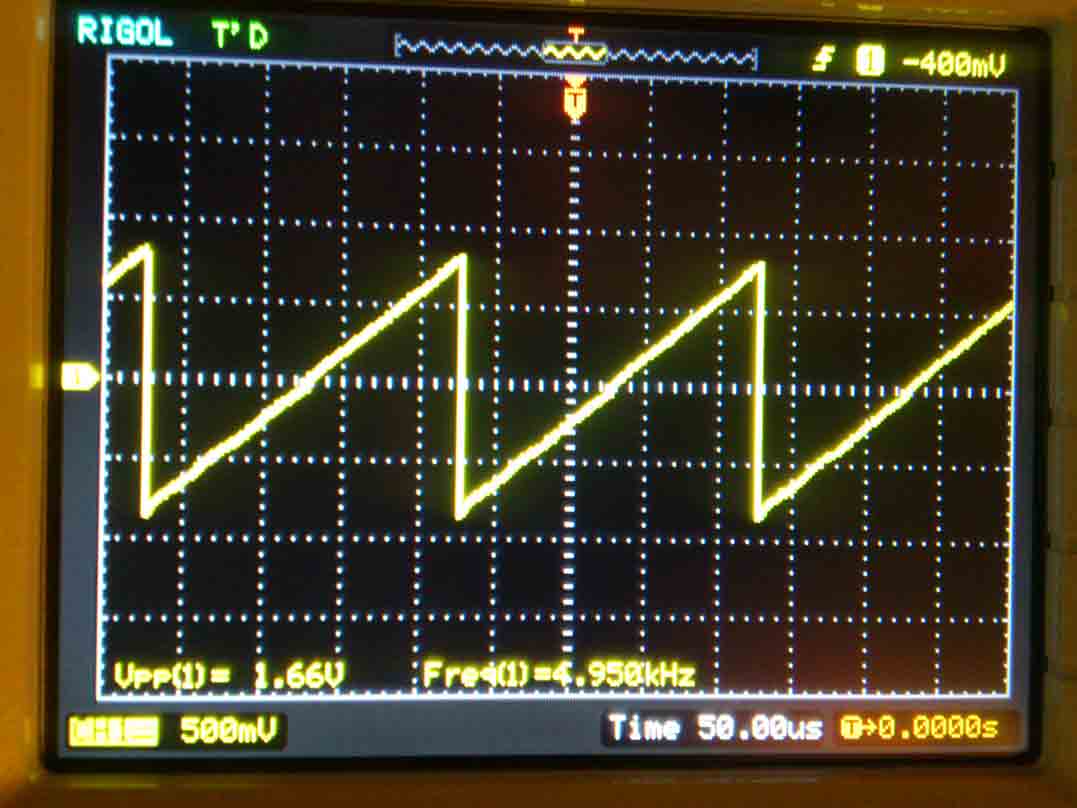

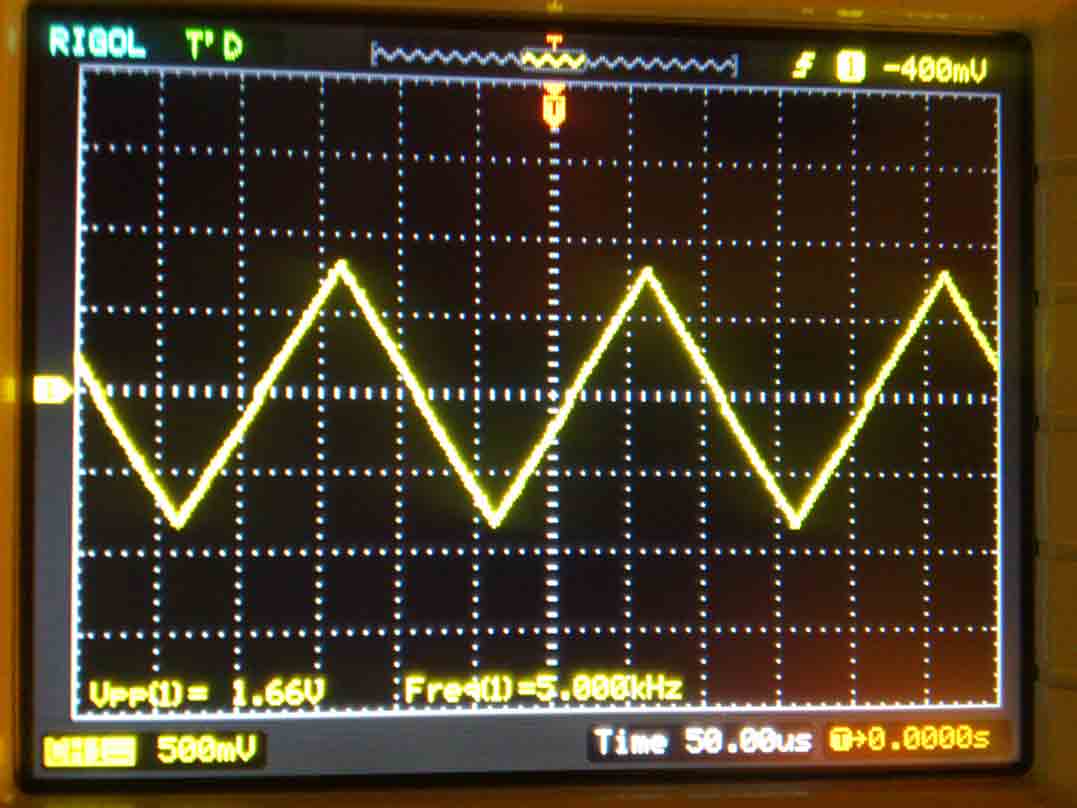

Генератор прямоугольного, пилообразного, обратного пилообразного, треугольного сигнала.

Диапазон частот от 0,09 Hz до 200 кГц. Рекомендуется отключать фильтра для качественного сигнала.
Все остальные параметры, режимы, управление соответствуют генератору синусоидального сигнала.
Так же доступны все дополнительные режимы и их регулировки.

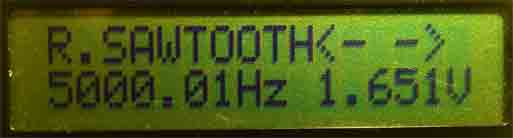

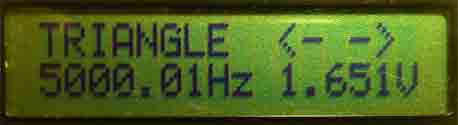

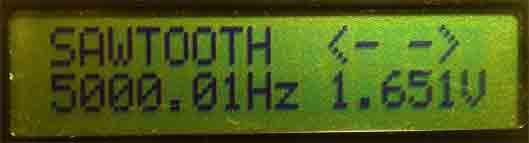

Иллюстрации отображения на индикаторе

Генератор сигнала ЭКГ.

Диапазон частот от 0,09 Hz до 24 Гц. Рекомендуется подключать фильтр 20 кГц для качественного сигнала.
Настраиваемые параметры: Частота, амплитуда, сдвиг по постоянному уровню.
Дополнительные режимы не доступны.

Иллюстрации

Экран

Осциллограмма

Экран



Осциллограмма

Генератор низкочастотного телевизионного сигнала.

Рекомендуется отключать фильтр для качественного сигнала.
Полный Ч/Б видеосигнал из двух полукадров(625 строк), вертикальные полосы - градации серого.
Настраиваемые параметры: Амплитуда, сдвиг по постоянному уровню.
Дополнительные режимы не доступны.


Иллюстрации

Экран



Осциллограмма 1 строки

Свип генератор.


Принцип работы - генерация синусоидального сигнала он начальной частоты FRQ START до конечной частоты FRQ END с шагом по частоте FRQ STEP и временем на 1 шаг TIME STEP.
Диапазон перестроек частот и шага 0,09Гц - 600 кГц, времени от 64 мкс до 1 сек.
Также настраиваются параметры: Амплитуда, сдвиг по постоянному уровню, запись лог файла вкл/выкл (LOG ENABLE /LOG DISABLE)
Рекомендуется подключать соответствующий фильтр для качественного сигнала, в зависимости от частотного диапазона.
Уровень постоянной составляющей в паузе так же берется из соответствующей настройки.
Дополнительные режимы не доступны.
Рекомендуется выбирать время шага не менее 10-20 периодов самого низкого сигнала для снятия АЧХ.
Запись лога применяется для автоматического снятия АЧХ исследуемого устройства. Глубина лога - 1280 значений. Для каждого значения записывается частота и измеренная амплитуда постоянного сигнала на аналоговом входе Сх. Максимальное напряжение на входе - 3,3 вольт для максимального отсчета.
Запись начинается всегда сначала с самой маленькой частоты. Для записи всей АЧХ требуется выполнение условия : (Частота конечная - частота начальная)/ шаг частоты < 1280, иначе будет записана только часть АЧХ сначала, в пределах 1280 записей.

Дополнительно выставляется пауза между циклами , равная установки времени паузы и генерируется синхроимпульс на выходе SYN OUT, длинна которого в высоком состоянии равна времени генерации. В паузе SYN OUT ="0".

Иллюстрации

Экран



Осциллограмма

Подробнее об автоматическом получении АЧХ исследуемого устройства и просмотре лога.


Итак, требуется снять АЧХ фильтра пробки, образованной колебательным контуром из индуктивности и емкости. Также путем косвенных измерений узнаем значение индуктивности, при известной емкости.

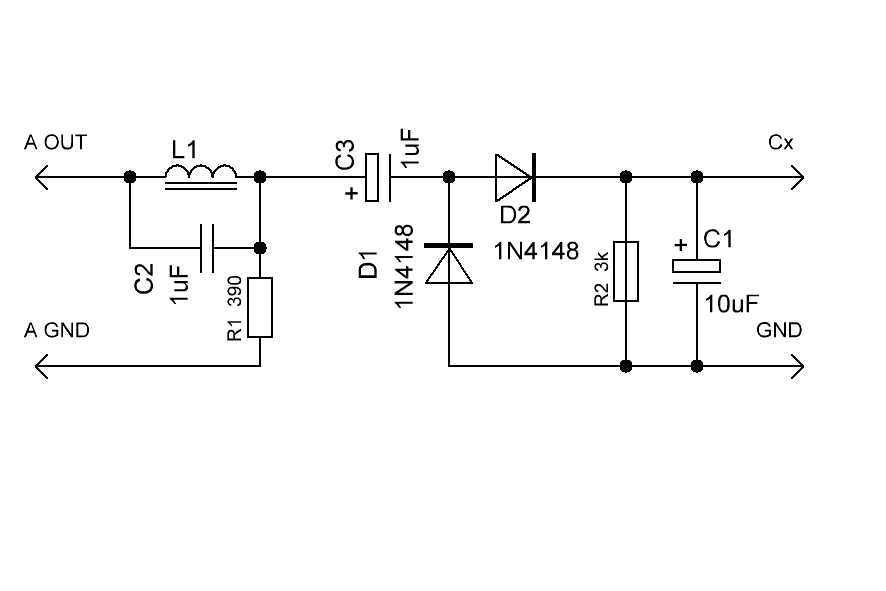

Соберем схему показанную на рисунке:

Исследуемый колебательный контур состоит из индуктивности и конденсатора C2,нагруженный на резистор R1.
Данная цепочка подключается к выходу генератора - OUT и AGND.
Соберем измерительную схему. Развязку по постоянному току выполняет С3, за ним стоит детектор по схеме удвоения на диодах D1 и D2. Который в свою очередь нагружен на R3 , пульсации сглаживает конденсатор C1.
Измерительная схема подключена к входам Сх и GND.
Настроим генератор, для этого установим в настройках время паузы - 100mS, уровень сигнала во время паузы - минимальный. Переходим в раздел Свип-генератор, устанавливаем частоту старта 10 кГц, частоту окончания 15 кГц, шаг перестройки - 50Гц, время перестройки 20mS, амплитуду максимальную, смещение нулевое, лог -включить , выходим на начало и ждем какое-то время.

Иллюстрации к настройкам

Пока ждем, подключим осциллограф ко входу Сх

Явно импульс стробирования длинной 100 mS, и АЧХ с характерным провалом на резонансе фильтра - пробки.
Значит мы правильно выбрали диапазон перестройки.

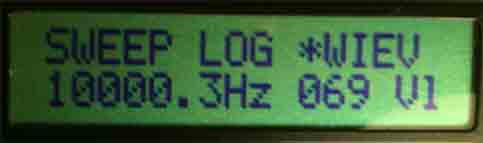

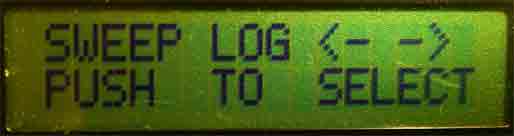

Перходим в раздел просмотра лога



Выбираем просмотр



И вращая энкодер, просматриваем частоту и амплитуду. Можно в уме выбрать минимальное значение, можно переписать на листик и по точкам построить АЧХ, но это не наш метод.

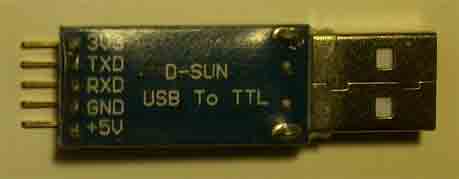

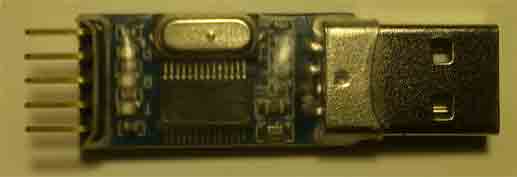

Воспользуемся компьютером. Нам понадобится USB-COM TTL преобразователь, например такой



Подключаем
GND - GND
RXD - SYN OUT

На компьютере запускаем программу гипертерминал, выбираем COM порт, который создался при установке преобразователя USB-COM.
Настраиваем скорость 9600 8N1, включаем запись данных с порта в файл, подключаемся к порту.
На генераторе выбираем пердачу данных, и вращением запускаем пердачу.

После окончания выключаем связь, закрывем файл.
Смотрим, что получили
Должно быть чтото типа этого

OSKAR DDS VER=3.0.0
START LOG
FRQ-Hz,VOLUME
0010050.39,068
0010100.45,070
0010150.52,069
0010200.59,069
0010250.65,068
0010300.72,068
0010350.79,069
0010400.86,069
0010450.93,068
0010501.00,068
0010551.07,068
0010601.13,069
0010651.20,068
0010701.27,068
0010751.33,068
0010801.40,068
0010851.47,069
0010901.54,068
0010951.61,068
0011001.67,068
0011051.74,068
0011101.81,068
0011151.88,068
0011201.95,067
0011252.01,067
0011302.08,067
0011352.15,067
0011402.22,067
0011452.29,066
0011502.35,066
0011552.42,067
0011602.49,066
0011652.56,065
0011702.63,065
0011752.69,065
0011802.76,065
0011852.83,064
0011902.90,063
0011952.96,063
0012003.03,063
0012053.10,062
0012103.17,061
0012153.24,060
0012203.30,060
0012253.37,058
0012303.44,057
0012353.51,055
0012403.58,054
0012453.64,052
0012503.71,050
0012553.78,048
0012603.85,045
0012653.92,042
0012703.98,040
0012754.05,038
0012804.12,035
0012854.19,033
0012904.26,032
0012954.32,031
0013004.39,030
0013054.46,031
0013104.53,033
0013154.60,034
0013204.66,035
0013254.73,038
0013304.80,040
0013354.86,042
0013404.93,045
0013455.00,047
0013505.07,049
0013555.14,050
0013605.21,053
0013655.27,054
0013705.34,055
0013755.41,057
0013805.48,057
0013855.54,058
0013905.61,059
0013955.68,060
0014005.75,061
0014055.82,061
0014105.88,062
0014155.95,062
0014206.02,063
0014256.09,064
0014306.15,064
0014356.23,064
0014406.29,065
0014456.36,065
0014506.43,066
0014556.49,065
0014606.56,065
0014656.63,066
0014706.70,066
0014756.77,066
0014806.83,067
0014856.90,067
0014906.97,067
0014957.04,067
0015007.11,067
END LOG

Если все в порядке, тогда запускаем EXCEL и строим график

Теперь все очень наглядно, частота резонанса - 13кГц.
Должен сказать ,что я примерно знал номинал индуктивности, по этому выбрал именно этот диапазон для снятия АЧХ

Теперь самое время взять калькулятор и рассчитать индуктивность по известной формуле LC резонанса.
У меня получилось 149,9 микрогенри, а сам дроссель взят из коробочки с надписью 150 микрогенри.

Аналогичным образом снимается АЧХ любого четырехполюсника, главное обеспечить сигнал на входе Сх достаточной амплитуды.
В дополнение
- Если у Вас стандартный COM порт , а не TTL то тогда надо выбрать инверсную передачу. Но следует помнить , что не все порты понимают сигнал амплитудой всего 3 вольта.
-Схема детектора должна иметь низкое выходное сопротивление, или шунтировать вход Сх конденсатором на землю. Но в последнем случае требуется не высокая скорость изменения частоты.


Измерение емкости и сопротивления.

Тут все просто,подключаем и смотрим

Режим генерации произвольного сигнала. Редактирование, загрузка и выгрузка формы сигнала.


Диапазон частот от 0,09 Hz до 600 кГц. Рекомендуется включать/отключать фильтра для качественного сигнала, в зависимости от формы и частоты.
Все остальные параметры, режимы, управление соответствуют генератору синусоидального сигнала.
Так же доступны все дополнительные режимы и их регулировки.
Количество форм сигналов - 4, пронумерованных от #0 до #3. Размер таблицы на период - 256 отсчетов. Для каждого отсчета указывается амплитуда от 0 до 255.

Генерация произвольного сигнала.

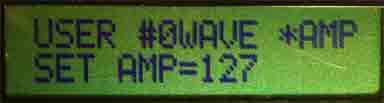

Перейти в режим USER #x WAVE. Доступны регулировки частоты, амплитуды, сдвига по постоянному уровню и выбор номера сигнала

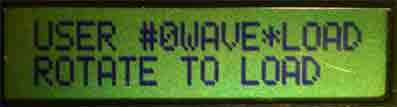

Иллюстрации к настройкам и предустановленным сигналам

Ручное редактирование произвольного сигнала.

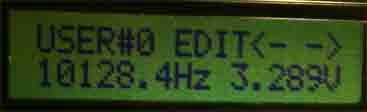

Перейти в режим USER #x EDIT.
В процессе редактирования сигнал продолжает генерироваться с параметрами установленными в предыдущем разделе и его можно наблюдать, например на осциллографе.
Первым делом нужно выбрать номер таблицы,которую будем редактировать, при входе в режим она совпадает с номером, выбранным в предыдущем режиме. И форма сигнала загрузится из той же таблицы.
Если для образца редактирования требуется синусоида, то требуется зайти в меню генерации пользовательского сигнала , выбрать номер таблицы, затем прейти назад в режим свип-генератора и вернуться вперед в редактирование.
В этом случае образцом редактирования будет синус и номер таблицы из предыдущего меню. Если в режиме редактирования изменить номер таблицы, то и форма сигнала будет перезагружена из пользовательских данных.



Следующим пунктом выбирается редактирование сигнала.

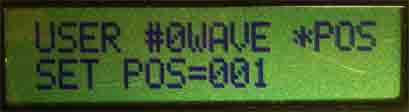

Выбирается вращением позиция в таблице POS от 0 до 255



Нажимаем и выбираем амплитуду в этой позиции



Нажимаем и попадаем в выбор следующей позиции.
Для выхода требуется переход позиции из значения 255 в 0.

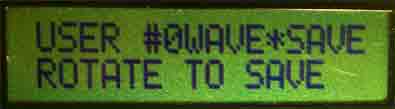

Появится приглашение сохранения в память данной таблицы



Вращением сохраним, или нажимаем и идем дальше.

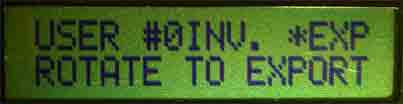

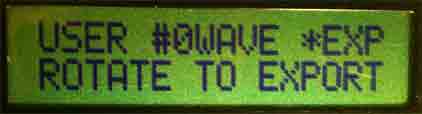

Следующее приглашение на экспорт на компьютер данной таблицы. Подключение к COM порту такое же как и в случае экспорта АЧХ. Также доступен экспорт в инверсии сигнала порта, как описано ранее, в следующем пункте.




Сохранив аналогично описанному ранее получим масив данных,например такой


START TABLE #3
OSKAR DDS VER=3.0.0
255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,
255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,
255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,
255,255,255,255,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,
000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,
000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,
000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,
000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,
000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,
000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,
000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,
000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,
000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,000,
END TABLE

Загрузка с компьютера



В этом режиме сигнал не генерируется, а идет ожидание данных с компьютера в формате
#001:127 0x0D 0x0A
Где # - признак начала, затем номер позиции - 3 цифры от 000 до 255, затем двоеточие - разделитель
затем значение амплитуды 3 цифры от 000 до 255, затем коды конца строки и перевода каретки.
Можно передавать сколько угодно данных пока не выйти из режима нажатием.
Подключение только через USB-TTL переходник, TXD соединяется с клеммой SYN OUT после входа в режим загрузки.
Подключение
GND - GND
TXD - SYN OUT

В процессе ввода на индикаторе будут отображаться номер позиции, который изменен.
Далее не меняя номер таблицы прейти в редактирование, где можно посмотреть введенные данные.Также можно посмотреть осциллограмму на выходе и затем сохранить.
Без сохранения таблица хранится только в оперативной памяти и после выключения будет потеряна

Цифровая часть генератора

Модуль PWM , общая информация.

Генератор обеспечивает сигналы для всех типовых схем преобразователей в диапазоне частот от 50Гц до 320кГц.

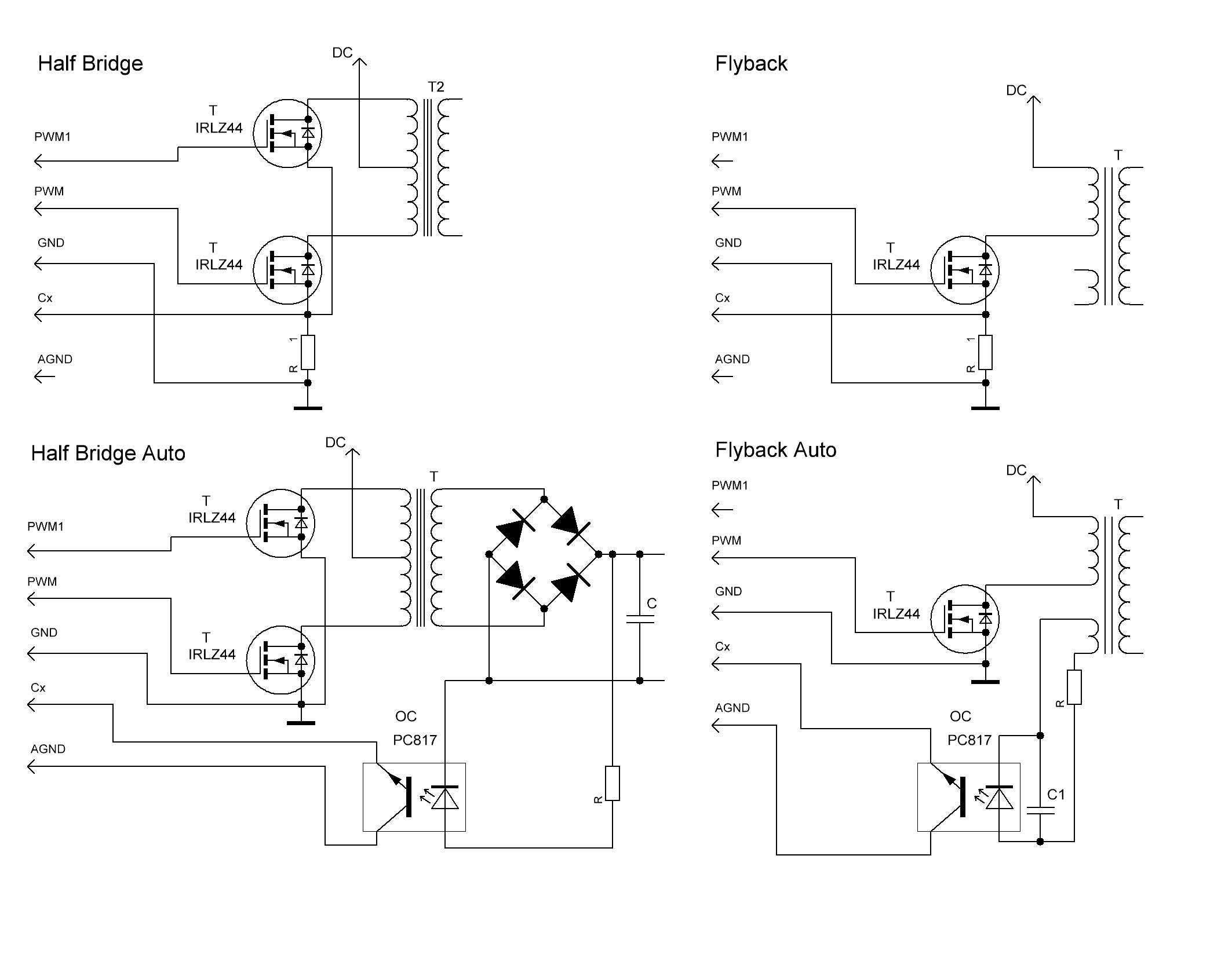

Типовые схемы преобразователей (упрощенные) и их подключение.

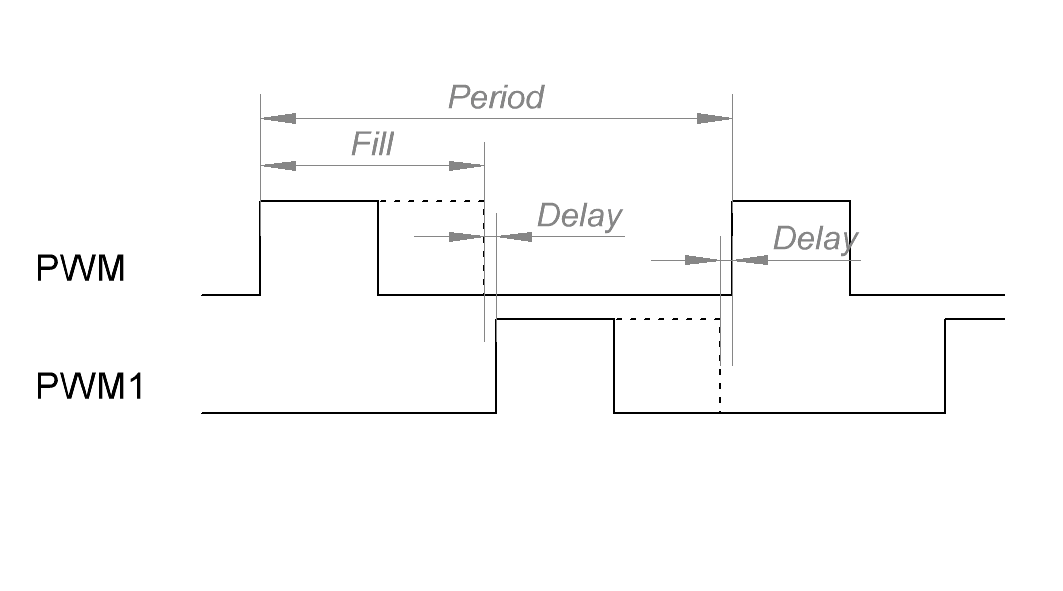

Типовые временные диаграммы.

Эта диаграмма для полумостового преобразователя.
В обратноходовом отсутствует сигнал PWM1 и заполнение (FILL) может достигать 100% от периода.
Для гарантированного отсутствия сквозных токов генератор формирует регулируемое время задержки от 0 до 7,937 микросекунды с шагом 62,2 nS для высокочастотного модуля и 1/200 периода для низкочастотного.
Заполнение регулируется от 0 до 100% с шагом 1%.

Предусмотрено два основных режима работы - стандартный и авто.
В стандартном режиме сигнал с датчика тока R поступает на вход Сх и если он превышает 200mV то Модуль PWM отключится (выходной сигнал =0 на PWM и PWM1) до момента прекращения перегрузки. Если защита от перегрузки не нужна, вход Сх оставить не подключенным или соединить с GND для устранения наводок..

В автоматическом режиме используется датчик выходного напряжения и через оптопару подается на вход Сх. Питание оптопары можно взять с аналоговой земли (если установлено нулевое смещение в аналоговом генераторе).
При росте выходного напряжения оптопара открывается и напряжение на входе Сх растет. Генератор автоматически уменьшает заполнение вплоть до нуля. Чувствительность входа для полного выключения порядка 1 вольта.
Для предотвращения перегрузки заполнение не может превысить установленного значения для основного режима. Таким образом если установить FILL = 50% и режим Авто то заполнение будет автоматически регулироваться в предела 0-50%

Если обратная связь не требуется, вход Сх оставить не подключенным или соединить с GND для устранения наводок.
Для высокочастотного преобразователя вместо параметра FILL выступает параметр Delay.

К выходу генератора напрямую можно подключать только транзисторы в управлением по логическому уровню и небольшой емкостью затвора. На выходах уже присутствуют резисторы 100 Ом.
Во всех остальных случаях требуется применение драйверов. Также они нужны для полумостовой схемы сетевого преобразователя , как в компьютерном блоке питания.
Выходное напряжение выходов PWM "0" - 0V "1" - 3V
Входное сопротивление входа Сх - 10 кОм.

Модуль PWM LF HB, LF - низкая частота, Half Bridge - полумост


Частоты - 50, 60 и 400 Гц.
Режим работы - стандартный и авто.
Заполнение 0-100%
Гарантированный защитный интервал 1/200 периода.

Типовая осциллограмма

Регулируемые параметры
Частота
Заполнение
Режим

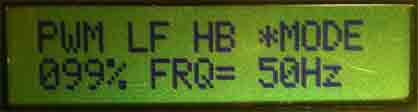

Иллюстрации отображения на индикаторе

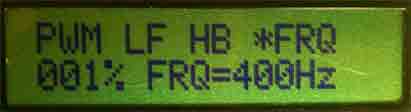

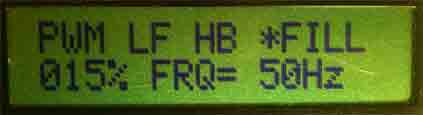

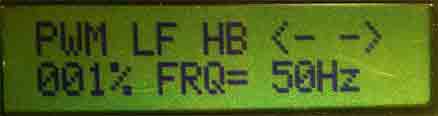

Выбор режима , частоты, заполнения

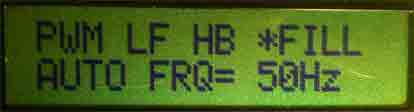

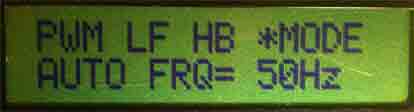

Переключение в ручной, автоматический, заполнение в автоматическом



В автоматическом режиме - заполнение всегда не более установленного в стандартном режиме.
В стандартном режиме - выключение при появлении сигнала на входе Сх
Основное применение - инверторы промышленной частоты.

Модуль PWM LF FL, LF - низкая частота, FL - flyback – обратноходовый


Диапазон частот 50 Гц - 4800 Гц с переменным шагом
Режим работы - стандартный и авто.
Заполнение 0-100%
Гарантированный защитный интервал 1/100 периода.

Типовая осциллограмма

Сигнал генерируется на выходе PWM и дублируется на аналоговом выходе с возможностью регулировки амплитуды и смещения. Регулируемые параметры
Частота
Заполнение
Режим
Амплитуда
Смещение

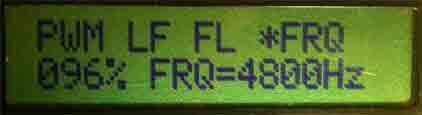

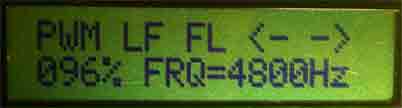

Иллюстрации отображения на индикаторе

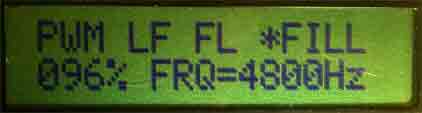

Выбор режима , частоты, заполнения

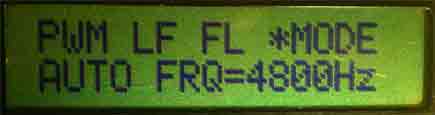

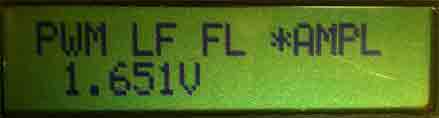

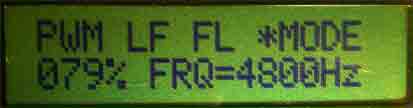

Переключение в ручной, автоматический, установка амплитуды

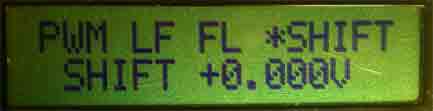

Установка смещения, режим автоматической работы



В автоматическом режиме - заполнение всегда не более установленного в стандартном режиме.
В стандартном режиме - выключение при появлении сигнала на входе Сх
Основное применение - обратноходовые преобразователи низкой частоты, ШИМ управление на низкой частоте.

Модуль PWM HF HB, HF - высокая частота, Half Bridge - полумост


Диапазон частот 3906Гц - 250кГц
Режим работы - стандартный и авто.
Защитный интервал (DELAY TIME) 250 nS - 7397 nS c шагом 62,5 nS в автоматическом режиме
Защитный интервал (DELAY TIME) 0 - 7397 nS c шагом 62,5 nS в стандартном режиме
Уменьшение мощности на выходе при обратной связи производится путем увеличения защитного интервала. На частотах 60 кГц и выше обеспечивается 100% шим регулирование, на более низких ШИМ заполнение не уменьшается до нуля.

Типовая осциллограмма

Регулируемые параметры
Частота
Время защитного интервала
Режим

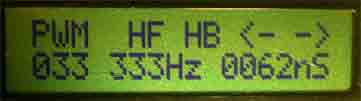

Иллюстрации отображения на индикаторе

Выбор режима , частоты, времени


Стандартный , автоматический. Добавляется буква А.



В автоматическом режиме - защитный интервал всегда не менее установленного в стандартном режиме.
В стандартном режиме - выключение при появлении сигнала на входе Сх
Основное применение - полумостовые преобразователи низкого и высокого напряжения, ШИМ регулирование, сетевые источники питания, повышающие преобразователи.

Модуль PWM HF FL, HF - высокая частота, FL - flyback – обратноходовый


Диапазон частот 5 кГц - 320 кГц с переменным шагом
Режим работы - стандартный и авто.
Заполнение 0-100%
Регулируемый защитный интервал (DELAY TIME) 0 - 7397 nS c шагом 62,5 nS

Типовая осциллограмма

Сигнал генерируется на выходе PWM. Дополнительно генерируется сигнал на PWM1. Высокий уровень во время выключенного PWM, с защитным интервалом, например для управления синхронным выпрямителем. Регулируемые параметры
Частота
Заполнение
Время защитного интервала
Режим

Иллюстрации отображения на индикаторе

Стандартный режим, автоматический режим



Установка частоты, заполнения



В автоматическом режиме - заполнение всегда не более установленного в стандартном режиме.
В стандартном режиме - выключение при появлении сигнала на входе Сх
Основное применение - обратноходовые преобразователи, источники питания, ШИМ управление.

В разделе HELP информация, если вдруг забыли , что куда подключать. Картинок не будет, Почитаете.

     Правильно собранный генератор из исправных деталей необходимой точности не нуждается в настройке.
Что следует проверить
Линейность работы ЦАП на матрице R-2R.
Для этого запустить генератор пилообразного напряжения и проверить линейность наклонного участка. Если видна большая нелинейность то следует применить резисторы R30-R45 более высокого класса точности или подобрать. Для 8-битного ЦАП требуемая точность 0,5%. Но реально подобрать из вдвое большего количества обычных, 5%.
Также проверить точность измерения резисторов и конденсаторов. Если не в допуске - подобрать R28. Или применять 1%. Он одновременно влияет и на измерение резисторов, и на измерение конденсаторов. Других настраиваемых элементов нет. Точность остальных резисторов и конденсаторов ,кроме блокировочных по питанию и переходных достаточна 5%.
Еще замечание, как оказалось 74HC4066 не все одинаково хороши, с микросхемами некоторых фирм наблюдается завал на ВЧ участке. Я стараюсь применять ST.
Теперь осталось только одно, установить в корпус ,по желанию. У меня прижилось в половинке корпуса Z-19 с литиевым аккумулятором и пружинными клеммами.


Для тех, кто осилил прочтение до конца -

Прошивка контроллера.
Заблокирована цифровая часть
Первые собравшие получат код разблокировки всех функций и инструкцию, как это сделать, на шару.

ПО распространяется под лицензией Shareware. Вы можете скачать с сайта схемы, инструкции, прошивки бесплатно.

Обсудить на форуме
Купить
