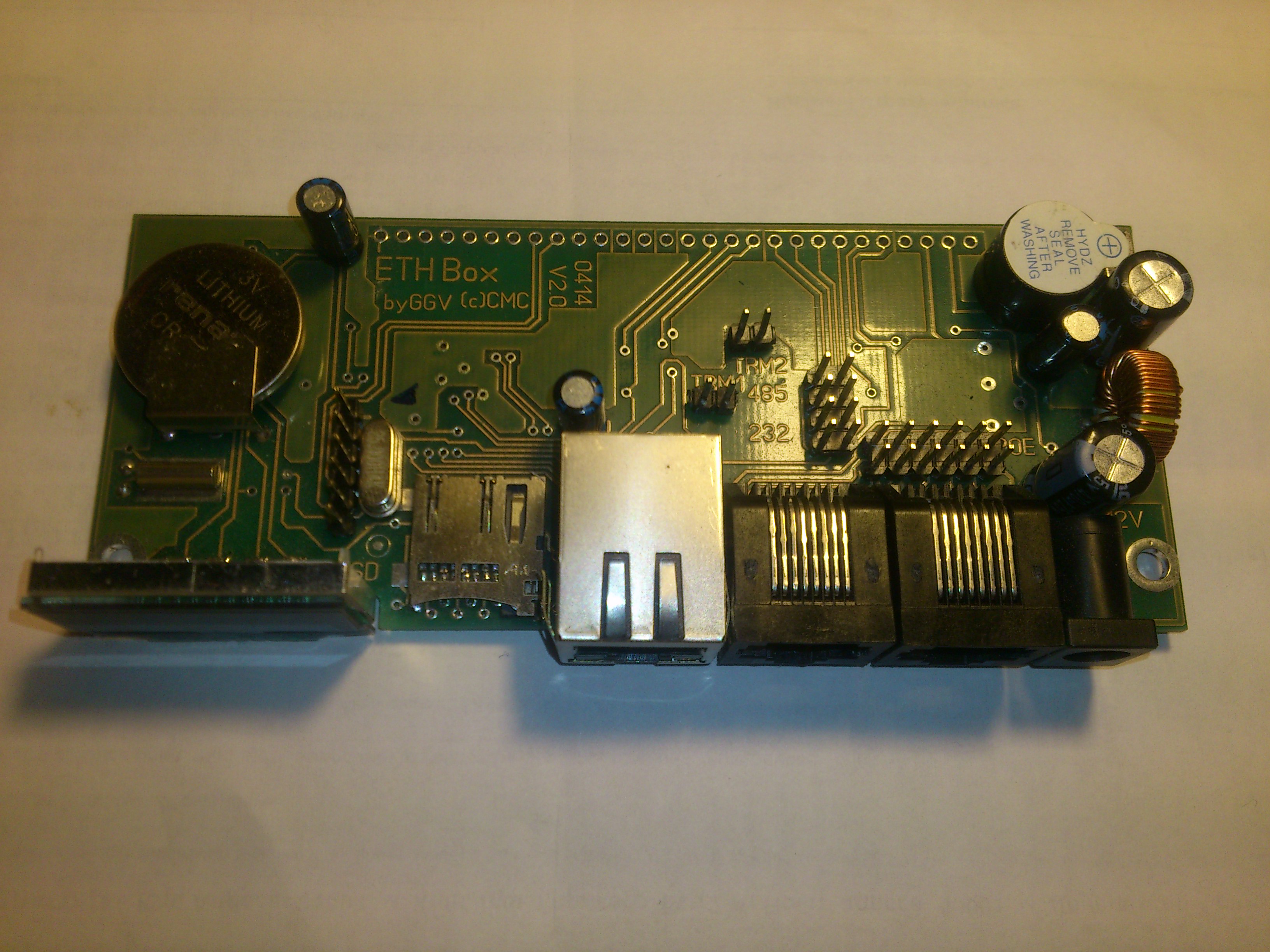

WEB PICµBASIC LOGIC CONTROLLER
Универсальный контроллер с WEB интерфейсом.

     Теперь PICµBASIC LOGIC CONTROLLER, со встроенным интерпретатором языка PICµBASIC, получил Ethernet интерфейс с WEB сервером. Также добавился Flash диск с файловой системой. Расширен перечень операторов и команд для работы с файлами, и интеграцией с WEB сервером.
     Вы можете самостоятельно удаленно менять содержимое и дизайн WEB сервера, настраивать отображаемые параметры, переменные, картинки, ссылки полученные от PICµBASIC и предавать текстовые и числовые значения из форм ввода в PICµBASIC.
     Можно просматривать состояние входов и выходов контроллера, управлять состоянием выходов, получать данные и текстовые сообщения из переменных PICµBASIC, записывать данные и текст в переменные PICµBASIC, управлять настройками, просматривать и скачивать файлы из файловой системы PICµBASIC. Контроллер представляет собой несложное устройство на базе PIC микроконтроллера, со встроенным интерпретатором языка PICµBASIC с открытой архитектурой. Как и традиционный ПЛК, он имеет дискретные, аналоговые входа/выхода и коммуникационные интерфейсы, которые могут использоваться для связи с другими устройствами или источниками/приемниками информации.
     Для запуска системы подходит большинство отладочных плат или модулей с процессором PIC18F67J60 и добавления минимума компонентов.

     ПО контроллера поддерживает:
   - Ethernet 10Base-t ARP,ICMP,UDP,TCP/IP,DHCP
   - WEB сервер
   - Flash Disk
   - 34 линии ввода/вывода
   - 9 аналоговых входов
   - 5 каналов шим
   - Интерфейс RS232/RS485 1200-115200 8N1
   - Интерфейс RS485 MODBUS RTU
   - Часы реального времени
   - ЖКИ символьный дисплей HD44780
   - ЖКИ графический дисплей UC1601s
   - Семисегментные индикаторы
   - Аудио выход - динамик
   - Интерфейс шины 1-Wire с поддержкой DS1990,DS18B20
   - Интерфейс датчика DHT22
   - Интерфейс RFID Em Marine
   - Счетчик импульсов
   - ну и другие функции, читаем описание.

Схема контроллера

WEB PICµBASIC LOGIC CONTROLLER
Быстрый старт. Запуск за 5 минут

Собираем макет на базе любого отладочного модуля с процессором PIC18F67J60 или собираем сами.
Подключаем микросхему памяти 24LC512 и один резистор при использовании отладочных плат.

Схема подключения в случае использования Модуля PIC18F67J60 ETHERNET

Или собираем сами по следующей схеме

     Скачиваем последние версии прошивки и программы в разделе Файлы / Files

     Распаковываем. С помощью программатора, например PICKIT2 прошиваем в контроллер загрузчик BASIC_ETH_BOOT.HEX. Дальше все общение с контроллером будет только по сети.

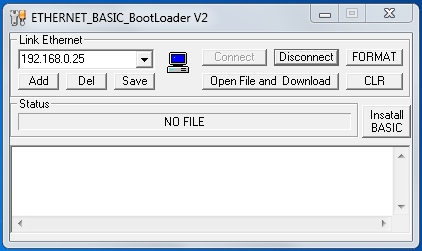

     Запускаем программу BASIC_BOOTLOADER.exe
Соединяемся с контроллером. Boot прошивка устанавливает сразу 3 IP адреса: 192.168.0.25, 192.168.1.25, и полученный по DHCP, если в сети есть DHCP сервер. В дальнейшем данные IP берет из настроек.
Устанавливаем IP адрес, нажимаем CONNECT. Выбираем файл BASIC_ETH.0.HEX и загружаем.
Отключаемся. Повторяем загрузку с файлом WEB_TXT_FS.HEX - это файловая система WEB сервера.
Нажимаем BASIC Install. Все, программу можно закрывать.Через пару секунд контроллер готов к работе
Внимание! Порт RB7 должен быть притянут к еденице для запуска BASIC или к нулю для принудительного запуска BOOTLOADER. Это можно сделать на разьеме программирования замнув 3 и 4 ножки для принудительного запуска BOOTLOADER или 2 и 4 для BASIC. Или установить резистор 33к - 47к между 2 и 4 ножкой разьема программирования.

     Адрес по умолчанию при первом старте - 192.168.0.25, логин/пароль на Web - USER/USER, логин/пароль на консоль (терминал) ADMIN/ADMIN.
Тепрерь можно набрать http://192.168.0.25/ в адресной строке браузера и зайти на контроллер.

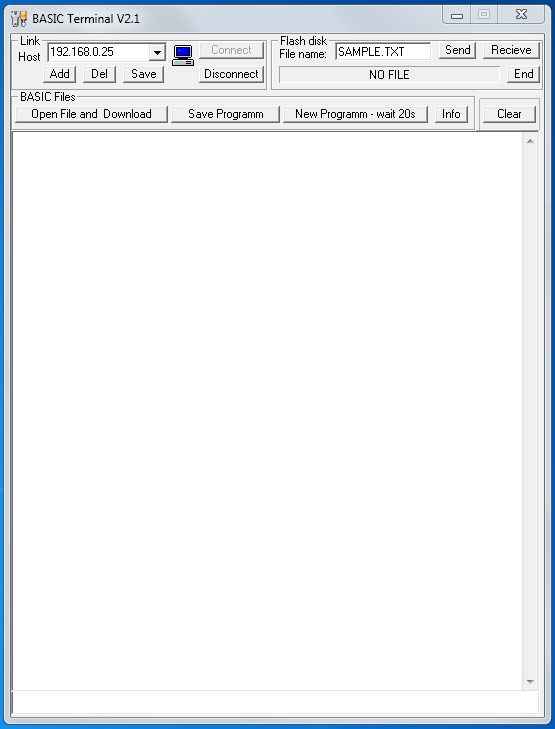

Запускаем программу BASIC_Terminal , устанавливаем IP адрес и соединяемся. Авторизуемся.
Например посмотрим состояние контроллера ,набрав в командной строке STATUS.

     Ура, все получилось.

Тепрь можно набрать простую программу мигания светодиодом на I/O 01.

00300 PORT 1,0:REM Начальные установки
00305 REM Дальше будем проверять состояние
00308 A=PORT*{1}
00310 IF A=0 THEN GOTO 305
00320 PAUSE 100:REM В миллисекундах
00330 PORT 1,0:GOTO 305

Запустим программу

RUN 300

Теперь можно моргнуть светодиодом на 100 миллисекунд с WEB странички нажав кнопочку.

WEB PICµBASIC LOGIC CONTROLLER
Подробное описание

Далее пока только картинки

ПО распространяется под лицензией Shareware. Вы можете скачать с сайта схемы, инструкции, прошивки бесплатно.

Обсудить на форуме
Купить
