Дисплей HD44780. Схема подключения. Список команд, операторов, функций.

Все модули расширения подключаются к портам ввода вывода контроллера.
На схеме представлены наименования портов микроконтроллера и соответствие входных или выходных сигналов контроллера.
Также указаны максимальные величины подаваемых напряжений на вход и максимальные токи на выход. Данные значения превышать нельзя. Все выходные уровни соответствуют логике 3,3 вольт

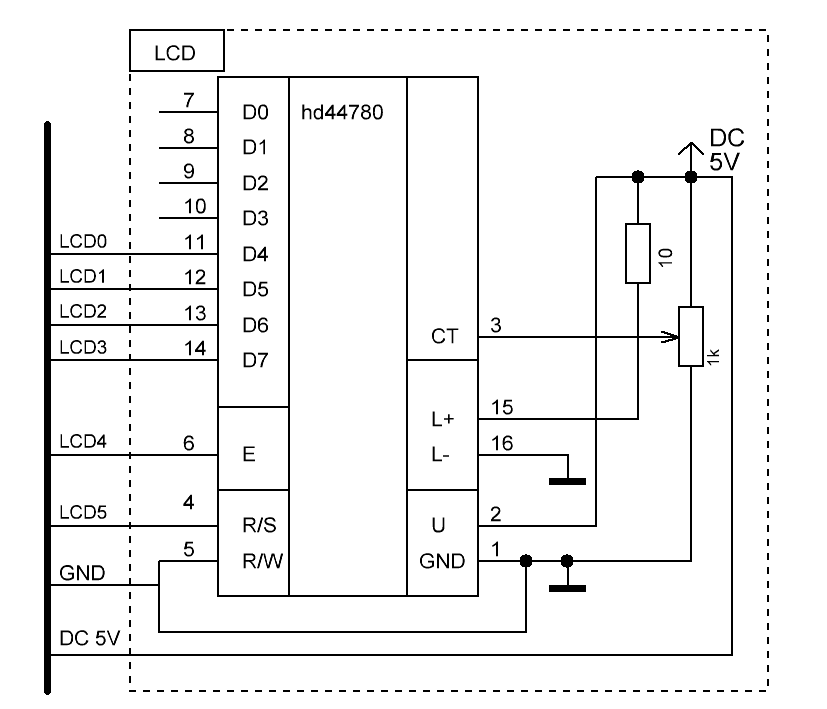

Схема подключения символьного дисплея с контроллером HD44780 или любого совместимого от 1*8 до 4*20.

Операторы и функции работы с дисплеем

CLS	Очистка экрана дисплея	20 CLS	Очистка экрана дисплея. Курсор устанавливается на 0 позицию.
AT	Установка курсора	AT10 AT10,2	Установка курсора на позицию 10. Нумерация с нуля. Адреса знакомест для дисплея 2*16 начинаются с 0 для 1 строки и с 64 для второй. Параметрами выступают переменная, число. Для символьного второй параметр отсутствует Для графического - устанавливает адрес в пикселях и номер строки вывода
LCDD	Послать данные в дисплей	20 LCDD $(5)	Записывает в дисплей значение переменной в регистр данных без перекодировок. Параметрами выступают переменная, число. Коды русских букв не совпадают в дисплее, подробнее смотрите в документации на дисплей HD44780. Для графического записывает 8 точек по вертикали в текущей строке и текущем адресе.
LCDC	Послать команду в дисплей	20 LCDC #(3)	Записывает в дисплей значение переменной в регистр команд. Подробнее смотрите в документации на дисплей HD44780. Например включить курсор – 14. Для графического только 0/1 - включение инверсии вывода текста.
LPRINT	Оператор вывода. Вывод на ЖКИ сообщений	LPRINT “Это сообщение” LPRINT X LPRINT $(45) LPRINT ”X= ”,X,”Y= ”,Y LPRINT X,Y,Z LPRINT #2,A	Полностью аналогичен оператору PRINT Перевод строки - не поддерживается. Используйте оператор AT.
LINIT	Включение и инициализация дисплея	LINIT X LINIT X,y,z	X=0 - OFF ; X=1 - HD44780 ; X=2 - UC6101s, значение контрастности , режима ориентации. При нулевых значениях - устанавливаются по умолчанию.
