WEB PICµBASIC LOGIC CONTROLLER
Аппаратная платформа

            Ядром контроллера является микроконтроллер PIC18F67j60 фирмы "MICROCHIP", который собственно и выполняет все функции. В качестве памяти программ пользователя используется микросхемы памяти 24LC512. Собственно это и является минимальной конфигурацией контроллера. Наличие или отсутствие остальных модулей, кнопки, интерфейсы - не влияет на работоспособность контроллера. Просто не будут работать корректно функции связанные с ними. Например, дисплей и/или кнопки можно выполнить отдельным модулем и использовать только на этапе отладки программы и затем отключить. Это не приведет к ошибкам в программе. Контроллер выполнен на доступных деталях и прост в настройке.
            Все выходы, подключенные к ножкам процессора, имеют нагрузочную способность не более 2-5мА. Напряжение на всех входах не должно превышать 3,3 вольт постоянного тока. В качестве динамика (“пищалки”) может быть использован излучатель любой системы, важно, чтобы он был пассивным (не содержал встроенного генератора).
            Специально для тестирования и отладки была разработана плата с возможностью подключения различных модулей. Не ней установлен полный набор памяти, часы реального времени DS1307, источники питания 5 и 3,3 вольта, интерфейс RS485 и USART. Также выделены отдельные гребенки для подключения ЖКИ графического или символьного, RS485, USART. Остальные модули подключаются на поты ввода/ вывода. Они также выведены на гребенки по периметру платы. Источник питания обеспечивает питание платы при входном напряжении 9-15 вольт. Его мощности достаточно и для питания внешних модулей с потреблением до 200-300 мА 3,3 / 5V. Также предусмотрена перемычка для включения терминирования линии RS485.
            Разъемы расширения предназначены для подключения к контроллеру устройств пользователя. Предусмотрен выход питания напряжением 5 / 3,3 вольт для питания модулей расширения. Дискретный ввод совместим по уровням с ТТЛ и КМОП при напряжении питания 3,3 Вольт. На аналоговый входы могут подаваться сигналы в диапазоне от 0 до 3,3 вольт, что соответствует дискретному представлению от 0 до 1023 единиц. АЦП работает в реальном времени, (с периодом около 40 мкС), но реальная дискретизация зависит от частоты считывания при помощи оператора ADC и зависит от длины цикла, в который это оператор включен. Модули PWM могут быть использованы, как аналоговые выходы при включении RC фильтра на выходе. Параметры RC-цепи определяются пользователем.
            Как правило, правильно собранная схема в налаживании не нуждается. Следует только проверить напряжения питания 5 и 3,3 вольт.

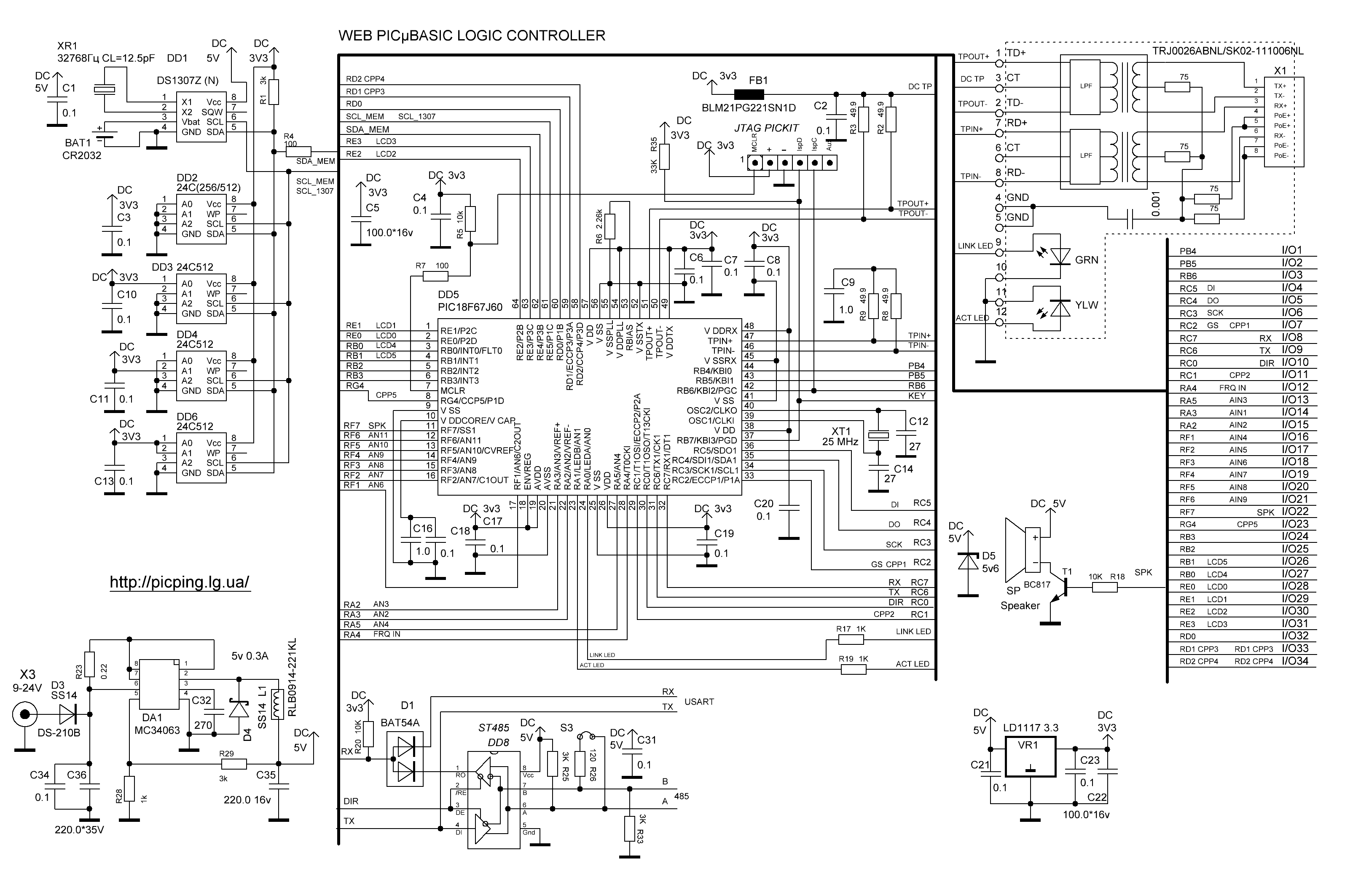

Схема контроллера:

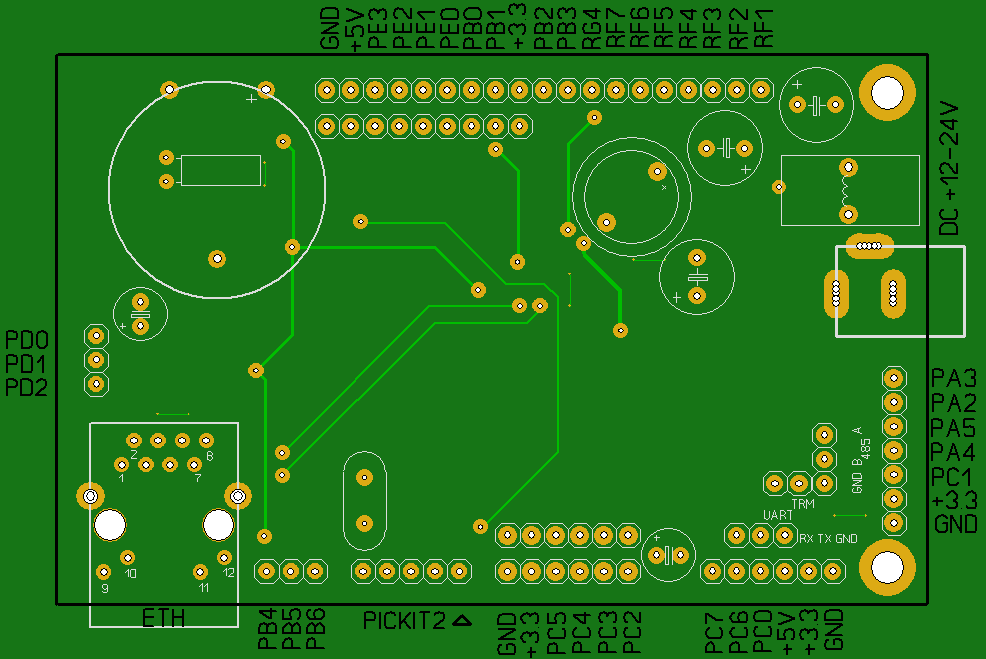

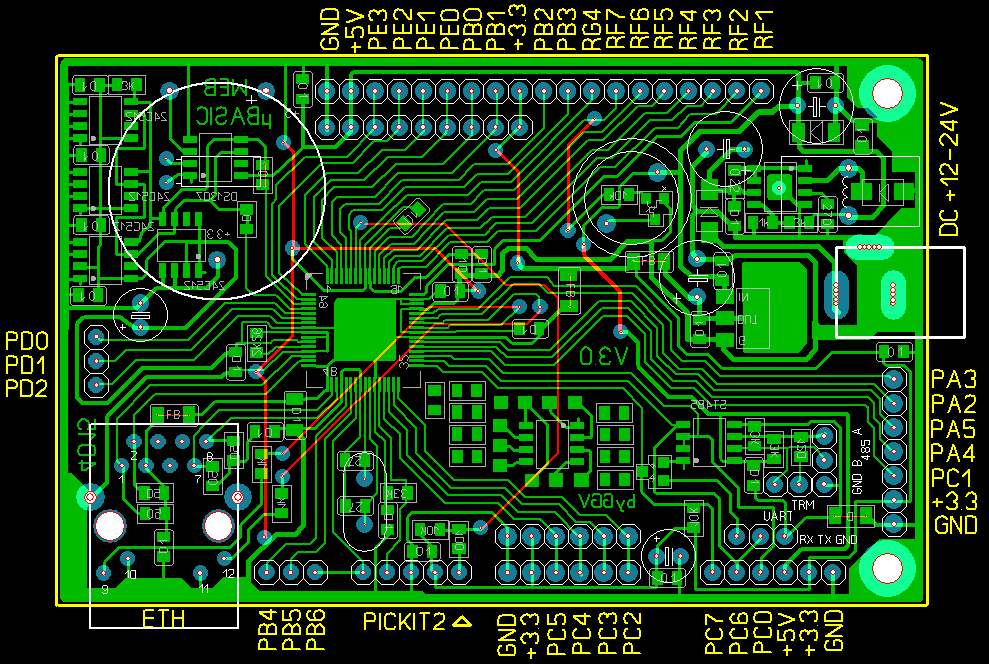

Разводка печатной платы:

Скачать

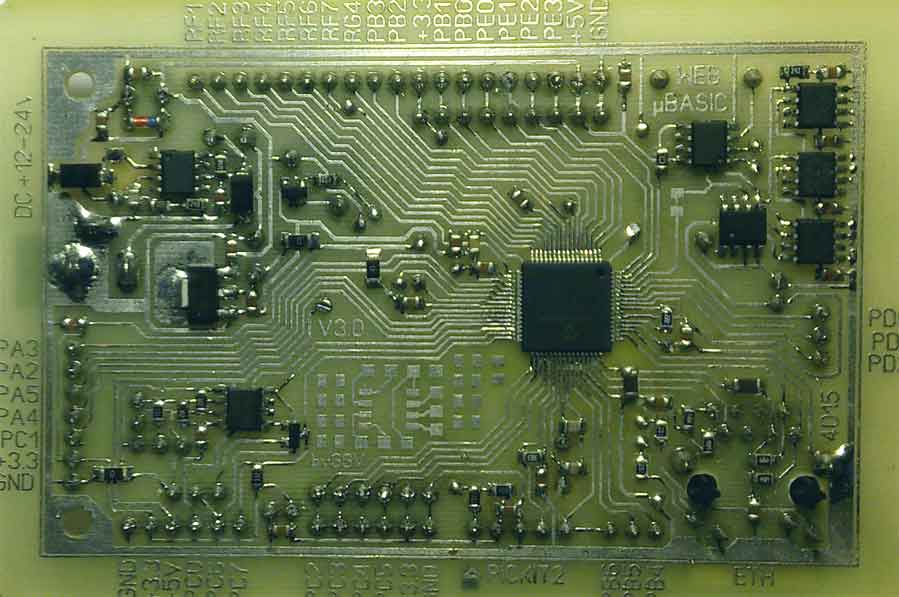

Фото контроллера

Сторона DIP элементов

Сторона SMD элементов

ПО распространяется под лицензией Shareware. Вы можете скачать с сайта схемы, инструкции, прошивки бесплатно.
Новые версии прошивок и документации скачивать в разделе Файлы / Files
