WEB PICµBASIC LOGIC CONTROLLER
Клавиатура и силовые ключи. Схема подключения. Список команд, операторов, функций.

Для организации интерактивного управления к контроллеру подключаются дисплей и кнопки. Рассмотрим подключение кнопок к контроллеру
Как правило достаточно всего пяти кнопок: влево, вправо, вверх , вниз, Ок. Кнопками влево- вправо выбирается параметр ,который требуется изменить. Кнопкам и вверх и вниз производится изменение значения , а кнопкой Ок подтверждается принятие изменений.
Опрос кнопок происходит оператором GKEY, ожидание нажатия - WKEY. Описание операторов в разделе
«Дискретные входы. Схема подключения. Список операторов»

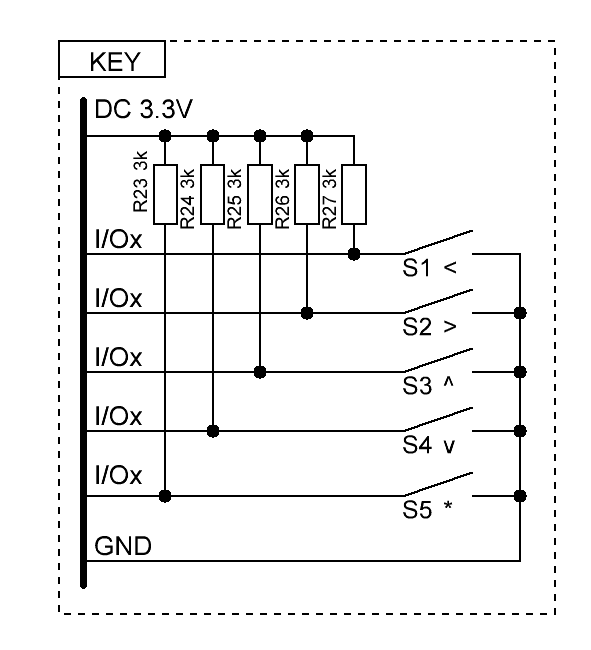

Стандартная схема подключения кнопок

Номера входов I/O следует выбирать в диапазоне одного канала проса оператора – 1-15 , 16-30, 31-34

Например I/O17-I/O21
Тогда используем
A=GKEY{x,2,62} (анализ с бита 1 по бит 5)
Где х – тип опроса
Если х=0 то в переменную А запишется состояние кнопок в момент вызова функции.
Если х=1 то А присваивается битовое значение номера входа, на котором было изменение состояния от момента предыдущего вызова GKEY или WKEY. Текущее состояние берется базой состояния для следующего вызова

A = 2*inp1 + 4*inp2 + 8*inp3 + 16*inp4 + 32*inp5

Функция WKEY производит ожидание нажатия кнопки, попадающей в маску.

Пример программы опроса кнопок на I/O 17- 21

0010 PAUSE 50
0014 REM WAIT ALL KEY UNPRESS
0015 A=GKEY{0,2,62}:IF A<>62 THEN GOTO 10
0018 REM WAIT PRESS ANY KEY
0020 A=WKEY{0,2,62}
0048 REM SELECT AND PRINT NUMBER KEY
0050 CASE A,2,200,4,250,8,300,16,350,32,400
0200 PRINT "PRESS #1":GOTO 10
0250 PRINT "PRESS #2":GOTO 10
0300 PRINT "PRESS #3":GOTO 10
0350 PRINT "PRESS #4":GOTO 10
0400 PRINT "PRESS #5":GOTO 10

Управление мощной нагрузкой осуществляется через силовые ключи или реле. Если нагрузка не связана со схемой электрически, то всегда следует применять реле или опторазвязку.

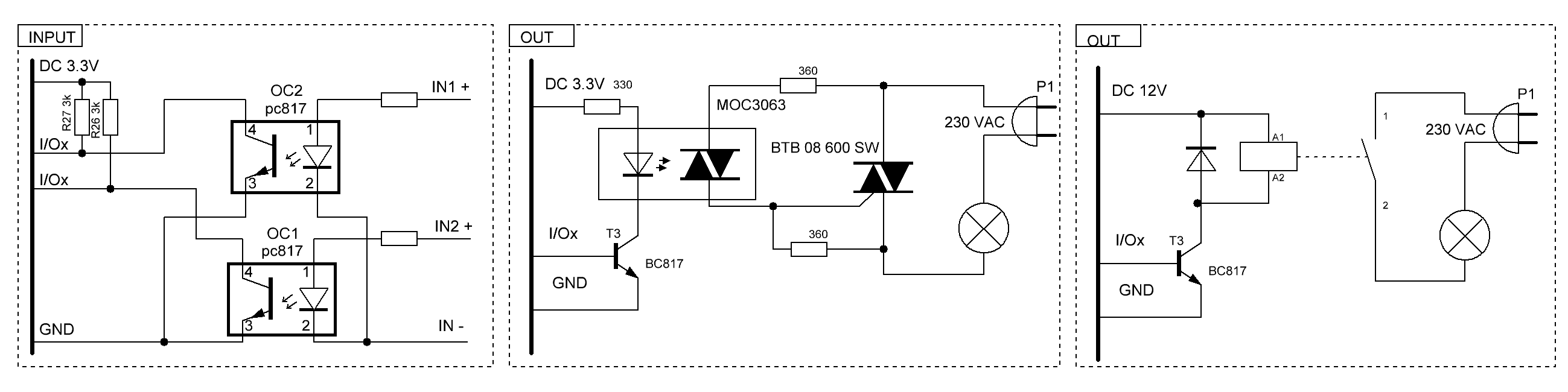

Примеры схем подключения изолированных входов /выходов

Управление из программы - используем оператор PORT
Пример для подключения реле к I/O 4- 7 с управлением от кнопок с предыдущего примера

0010 PAUSE 50
0014 REM WAIT ALL KEY UNPRESS
0015 A=GKEY{0,2,62}:IF A<>62 THEN GOTO 10
0018 REM WAIT PRESS ANY KEY
0020 A=WKEY{0,2,62}
0048 REM SELECT AND PRINT NUMBER KEY
0050 CASE A,2,200,4,250,8,300,16,350,32,400
0200 PRINT "RELAY #1 ON/OFF":PORT 4,2:GOTO 10
0250 PRINT "RELAY #2 ON/OFF":PORT 5,2:GOTO 10
0300 PRINT "RELAY #3 ON/OFF":PORT 6,2:GOTO 10
0350 PRINT "RELAY #4 ON/OFF":PORT 7,2:GOTO 10
0400 PRINT "ALL RELAY OFF":PORT 4,0:PORT 5,0:PORT 6,0
0410 PORT 7,0:GOTO 10
