WEB PICµBASIC LOGIC CONTROLLER
Интерфейс 1-Wire. Схема подключения. Список команд, операторов, функций.

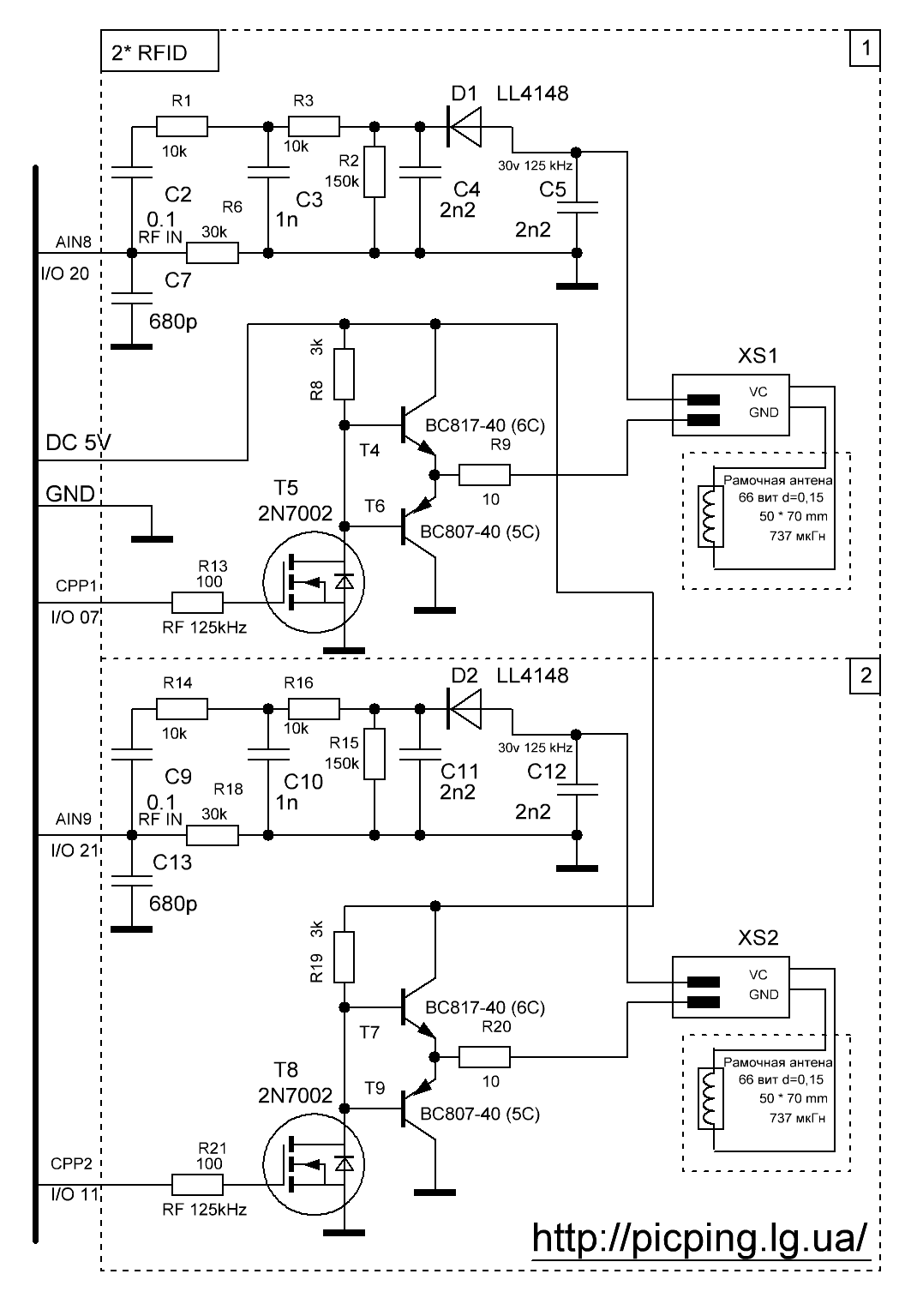

Схема подключения RFID к шине контроллера.

Представлена схема на 2 канала интерфейса RFID. Возможно использование каналов, как по отдельности, так и вместе.

Операторы и функции работы с периферийными модулями - RFID

RFID

Чтение карты RFID

#(i)=RFID{1}

#(10)=RFID{b}

Переменной с индексом i присваивается значение «1» в случае обнаружения карты RFID EM marine и «0» в случае отсутствия карты. Если карта есть то переменным с индексами от i+1 до i+5 присваиваются код карты - 5 байт. Если нет – то не изменяются. Выполняется примерно 150 mS. В качестве параметра выступает номер канала чтения.
При использовании отключена первая группа PWM -1 и 2 каналы.
Номер канала равный нулю отключает считыватель.

ПО распространяется под лицензией Shareware. Вы можете скачать с сайта схемы, инструкции, прошивки бесплатно.
